Dinuy Terminal Micro 5 Digital tidsafbryder Brugermanual

1. Introduktion

Denne manual indeholder omfattende instruktioner til installation, betjening og vedligeholdelse af din Dinuy Terminal Micro 5 digitale tidsafbryder. Læs venligst denne manual omhyggeligt, inden du bruger enheden, for at sikre sikker og effektiv drift. Denne enhed er designet til at styre elektriske kredsløb baseret på programmerede tidsplaner.

2. Vigtige sikkerhedsoplysninger

• Elektrisk fare: Installation og vedligeholdelse bør kun udføres af en kvalificeret elektriker i overensstemmelse med alle lokale og nationale el-forskrifter.
• Afbryd strømmen til hovedafbryderen, før du installerer eller servicerer enheden.
• Udsæt ikke enheden for fugt, ekstreme temperaturer eller ætsende miljøer.
• Sørg for, at alle forbindelser er sikre og korrekt isolerede for at forhindre kortslutninger.
• Overskrid ikke den maksimale lastekapacitet, der er angivet for enheden.

3. Produktet er slutview

Dinuy Terminal Micro 5 er en kompakt digital tidsafbryder designet til DIN-skinnemontering. Den har et tydeligt LCD-display til klokkeslæt og programstatus samt intuitive knapper til nem programmering.

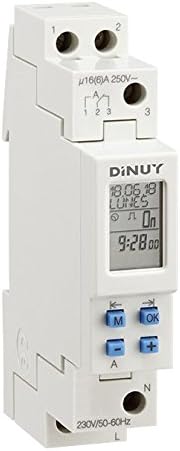

Figur 1: Dinuy Terminal Micro 5 digital tidsafbryder

Dette billede viser Dinuy Terminal Micro 5 digital tidsafbryder. Enheden er hvid og designet til DIN-skinnemontering. Den øverste del viser terminalerne mærket '1' og '2' for strømindgang. Nedenfor er der terminalerne '1', '2' og '3' for den omskiftelige udgang med en belastning på 'μ16(6)A 250V~'. Den centrale del har en digital LCD-skærm, der viser 'DINUY', '18.06.18', 'LUNES' (mandag), 'Til' og '9:28.00'. Under skærmen er der fire blå knapper: 'M' (tilstand), 'OK', '-' (minus/venstre pil) og '+' (plus/højre pil). Den nederste del viser terminalerne 'N' (neutral) og 'L' (fase) for hovedstrømforsyningen med '230V/50-60Hz' angivet.

3.1. komponenter

• LCD-skærm: Viser aktuel tid, dag, programstatus og programmeringsmenuer.
• 'M'-knap (tilstand): Bruges til at navigere gennem forskellige tilstande (f.eks. tidsindstilling, programindstilling).
• 'OK'-knap: Bekræfter valg og indstillinger.
• '-'-knap (minus/venstrepil): Reducerer værdier eller flytter til venstre i menuer.
• '+'-knap (plus/højre pil): Øger værdier eller flytter til højre i menuer.
• Terminaler L & N: Hovedstrømforsyning (230V/50-60Hz).
• Terminalerne 1, 2, 3: Skiftede udgangskontakter (μ16(6)A 250V~).

4. Installation og opsætning

4.1. Montering

Dinuy Terminal Micro 5 er designet til DIN-skinnemontering. Klik enheden fast på en standard 35 mm DIN-skinne i dit eltavle.

4.2. Ledningsdiagram

ADVARSEL: Sørg for, at strømmen er afbrudt før ledningsføring.

1. Tilslut hovedstrømledningen (L) til 'L'-terminalen i bunden af ​​enheden.
2. Tilslut den primære neutralledning (N) til 'N'-terminalen i bunden af ​​enheden.
3. For den koblede udgang skal belastningens faseleder tilsluttes terminal '1' eller '3' (afhængigt af den ønskede kontakttype, typisk '1' for normalt åben).
4. Tilslut den indgående faseledning for belastningen til terminal '2'.
5. Se markeringerne på enheden for præcis terminalidentifikation: Indgangseffekt (L, N) og omskifterudgang (1, 2, 3).

4.3. Første opstart

Genopret strømmen efter tilslutning. Displayet skal lyse. Hvis displayet er tomt, skal du kontrollere strømtilslutningerne. Enheden skal muligvis indstille tid og dato indledende.

5. Betjeningsvejledning

5.1. Indstilling af aktuel tid og dag

1. Tryk gentagne gange på 'M'-knappen, indtil tidsindstillingstilstanden vises (f.eks. blinkende timer).
2. Brug knapperne '+' og '-' til at justere timetallet. Tryk på 'OK' for at bekræfte.
3. Gentag i minutter, og derefter for den aktuelle ugedag.
4. Tryk på 'OK' for at gemme og afslutte tidsindstillingstilstanden.

5.2. Programmering af tænd/sluk-skemaer

Enheden giver mulighed for at indstille flere tænd/sluk-programmer for forskellige dage eller grupper af dage.

1. Tryk på 'M'-knappen, indtil 'PROG' eller en lignende indikator vises.
2. Brug '+' eller '-' til at vælge et programnummer (f.eks. '1 ON'). Tryk på 'OK'.
3. Indstil den ønskede ON-tid (time og minut) ved hjælp af '+' og '-' og bekræft med 'OK'.
4. Vælg dagene for dette program (f.eks. man-fre, dagligt, specifikke dage) ved hjælp af '+' og '-' og bekræft med 'OK'.
5. Gentag for den tilsvarende OFF-tid ('1 OFF').
6. Fortsæt med yderligere programmer efter behov.
7. Tryk på 'M' for at afslutte programmeringstilstanden og vende tilbage til normal drift.

5.3. Manuel tilsidesættelse

For midlertidigt at tilsidesætte den programmerede tidsplan skal du trykke kort på 'M'-knappen under normal drift. Dette vil skifte mellem tilstandene 'ON', 'OFF' og 'AUTO'. Vælg 'AUTO' for at genoptage den programmerede drift.

6. Vedligeholdelse

Dinuy Terminal Micro 5 kræver minimal vedligeholdelse. Sørg for, at enheden holdes ren og fri for støv. Brug en blød, tør klud til rengøring. Brug ikke slibende rengøringsmidler eller opløsningsmidler.

7. Fejlfinding

• Enheden tænder ikke: Kontroller hovedstrømforsyningen og ledningsforbindelserne (L- og N-terminalerne). Sørg for, at afbryderen er slået til.
• Belastning skifter ikke: Kontroller, at programmet er korrekt indstillet, og at enheden er i 'AUTO'-tilstand. Kontroller belastningens ledningsføring og funktionalitet. Sørg for, at belastningen ikke overstiger enhedens maksimale koblingskapacitet.
• Forkert tidsvisning: Nulstil det aktuelle klokkeslæt og den aktuelle dag som beskrevet i afsnit 5.1.
• Programmer der ikke kører: Sørg for, at enheden er i 'AUTO'-tilstand. Kontroller programindstillingerne for korrekte TIL/FRA-tidspunkter og valgte dage.

8. Tekniske specifikationer

9. Garantioplysninger

Dette produkt er dækket af producentens standardgaranti. Se venligst garantikortet, der fulgte med dit køb, eller kontakt Dinuys kundesupport for detaljerede garantivilkår. Gem din købsbevis til garantikrav.

10. Kundesupport

For teknisk assistance, fejlfinding, der ikke er dækket af denne manual, eller garantiforespørgsler, bedes du kontakte din lokale Dinuy-distributør eller besøge den officielle Dinuy-side. webwebsted for kontaktoplysninger.
