Indledning
Denne manual indeholder vigtige oplysninger om installation, betjening, vedligeholdelse og fejlfinding af Watts LFN45B trykreduktionsventil. Denne ventil er designet til bolig- og lette erhvervsmæssige applikationer til effektiv og sikker regulering af vandtrykket.
Produkt overview

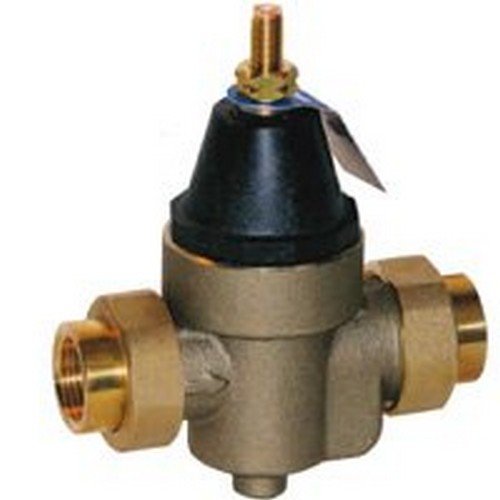

Figur 1: Watts LFN45B trykreduktionsventil. Dette billede viser ventilen med bronzehus, sort justeringshætte og gevindforbindelser på begge sider.
Watts LFN45B er en kompakt og alsidig trykreduktionsventil med en bronzekonstruktion. Den inkluderer et integreret filter og bypass-mekanisme. Ventilen er udstyret med NPT-gevindsamlinger på indløbs- og udløbsgevind for nem installation. Den er velegnet til vandsystemer med et temperaturområde på 33 til 180 grader Fahrenheit og et maksimalt arbejdstryk på 400 psi. Standardtrykreduktionen er 50 PSI, justerbar fra 25 til 75 psi. En bypass-funktion er indbygget til at styre termisk ekspansionstryk, når indløbstrykket overstiger 150 PSI. Ventilen opfylder kravene i ASSE 1003 (ANSI a112.26.2) og IAPMO-standarderne.
Materialer: Ventilen er fremstillet af holdbare materialer, herunder bronze, kobberlegering og rustfrit stål til huset og de indvendige komponenter. Sædebeklædningen er termoplastisk, bløddelene er elastomerskive, og membranen er forstærket EPDM.
Opsætning og installation
Korrekt installation er afgørende for optimal ydeevne og levetid for Watts LFN45B trykreduktionsventil. Det anbefales, at installationen udføres af en kvalificeret fagmand i overensstemmelse med lokale VVS-forskrifter.
- Beliggenhed: Installer ventilen på et tilgængeligt sted for at muliggøre fremtidig vedligeholdelse og justeringer.
- Orientering: Ventilen kan installeres i enhver retning (vandret, lodret eller diagonal), så længe flowpilen på ventilhuset peger i vandstrømmens retning.
- Forbindelser: Brug NPT-forskruningens hun-indgangs- og hun-udgangsgevind for at sikre sikre forbindelser. Sørg for, at alle forbindelser er vandtætte.
- Si: Den integrerede si i rustfrit stål er designet til at beskytte ventilen mod snavs. Den kan tages af for rengøring ved at fjerne bundproppen.
- Bypass-funktion: Den integrerede bypass-funktion hjælper med at kontrollere termisk ekspansionstryk. Sørg for tilstrækkelig plads til denne funktion, hvis termisk ekspansion er et problem i dit system.
Betjeningsvejledning
Watts LFN45B-ventilen er fabriksindstillet til et standard reduceret tryk på 50 PSI. Dette tryk kan justeres inden for et område fra 25 til 75 psi.
- Trykjustering: For at justere udløbstrykket skal du løsne låsemøtrikken på justeringsskruen, der er placeret øverst på ventilen.
- Øg trykket: Drej justeringsskruen med uret for at øge udløbstrykket.
- Reducer tryk: Drej justeringsskruen mod uret for at mindske udløbstrykket.
- Bekræft tryk: Brug en trykmåler efter ventilen for at kontrollere den ønskede trykindstilling.
- Sikker indstilling: Når det ønskede tryk er indstillet, spændes låsemøtrikken for at fastgøre justeringsskruen.
- Bypass-funktion: Bypass-funktionen styrer automatisk det termiske ekspansionstryk, indtil indgangstrykket er over 150 PSI. Denne funktion kræver ingen manuel betjening.
Opretholdelse
Regelmæssig vedligeholdelse sikrer din trykreduktionsventils fortsatte effektivitet og pålidelighed.
- Rengøring af si: Den integrerede rustfri stålsi kan fjernes og rengøres. For at få adgang til sien skal du lukke for vandtilførslen, aflaste trykket og fjerne bundproppen fra ventilen. Rengør eventuelt ophobet snavs fra sien, og saml den igen.
- Udskiftning af sædemodul: Sædemodulet er udskifteligt, hvilket kan forlænge ventilens levetid. Se Watts' officielle dokumentation eller webwebstedet for detaljerede instruktioner om udskiftning af sædemodulet.
- Periodisk eftersyn: Undersøg ventilen regelmæssigt for tegn på lækager, korrosion eller skader. Ret eventuelle problemer omgående.
Fejlfinding
Dette afsnit indeholder vejledning til almindelige problemer, du kan støde på med din trykreduktionsventil.
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Højt nedstrømstryk | Ventilindstilling for høj; snavs i ventilen; termisk udvidelse. | Juster trykindstillingen; rengør filteret; installer eller kontroller ekspansionsbeholderen. |
| Lavt nedstrømstryk | Ventilindstilling for lav; utilstrækkeligt indløbstryk; tilstoppet si. | Juster trykindstillingen; kontroller hovedvandforsyningen; rengør filteret. |
| Konstant dryp/lækage | Slidt sæde eller membran; løse forbindelser. | Udskift sædemodul eller membran; spænd forbindelserne. |
| Ingen trykreduktion | Ventilbypass sidder fast i åben tilstand; intern komponentfejl. | Undersøg bypass-mekanismen; overvej professionel service eller udskiftning. |
Hvis problemerne fortsætter efter at have forsøgt disse løsninger, skal du kontakte en kvalificeret VVS-professionel eller Watts kundesupport.
Specifikationer
| Modelnummer | LFN45B |
| Mærke | Watt |
| Materiale | Bronze, kobber, rustfrit stål |
| Udvendig finish | Bronze, Rustfrit stål |
| Indløbstilslutningsstørrelse | 1 tommer |
| Indløbsforbindelsestype | National Pipe Tapered (NPT) |
| Udgangstilslutningstype | FNPT |
| Maksimalt driftstryk | 400 PSI |
| Antal havne | 2 |
| Temperaturområde | 33 - 180 grader Fahrenheit |
| Justerbart trykområde | 25-75 PSI (Standard 50 PSI) |
| Ventil type | Globusventil |
| Certificeringer | ASSE 1003, ANSI a112.26.2, IAPMO, NSF 61, CSA B356 |
Garantioplysninger
Watts LFN45B trykreduktionsventil leveres med en Begrænset livstidsgarantiFor specifikke vilkår, betingelser og procedurer for reklamationer henvises til den officielle Watts-garantidokumentation eller besøg deres officielle webwebsted. Gem din købsbevis til garantikrav.
Support og kontakt
For yderligere assistance, teknisk support eller for at forespørge om reservedele, kontakt venligst Watts kundeservice eller besøg deres officielle webwebsted:
- Watts Officiel Webwebsted: www.watts.com
- Kundeservice: Se Watt-værdierne webhjemmeside for regionale kontaktoplysninger.
Når du kontakter support, bedes du have dit produktmodelnummer (LFN45B) og købsoplysninger klar.
