Innova 3130e Diagnostisk Scanningsværktøj/Kodelæser Brugermanual

1. Produktet er slutview

Innova 3130e Diagnostic Scan Tool er en alsidig enhed designet til at hjælpe med at diagnosticere og løse problemer med OBD2-kompatible køretøjer. Den leverer omfattende diagnostiske oplysninger, herunder fejlkoder, livedata og reparationsløsninger.

Nøglefunktioner:

• Diagnose af motorlampe: Afslører årsagen til "Check Engine"-lamperne på alle udenlandske eller indenlandske OBD2-biler, lette lastbiler, SUV'er og hybridbiler fra 1996 og nyere.
• Hjælp til reparation: Giver den mest sandsynlige løsning på primære diagnostiske fejlkoder for at hjælpe med motordiagnose og reparation.
• ABS-lyskoder: Læser og sletter ABS-lysfejlkoder for de fleste GM-, Ford-, Chrysler-, Honda- og Toyota-køretøjer.
• Nulstilling af vedligeholdelseslampe: Nulstiller olie- og batterivedligeholdelseslamper på de fleste OBD2-køretøjer fra 1996 og nyere.
• Live datastreaming: Streamer og optager livedata i realtid, der kan genlæsesviewed på et senere tidspunkt på værktøjsskærmen eller en Windows-computer.

Figur 1.1: Innova 3130e diagnostisk scanningsværktøj med OBD2-tilslutningskabel.

2. Pakkens indhold

Når du åbner pakken, skal du sørge for, at alle følgende varer er til stede:

• Innova 3130e Scanningsværktøj
• AA-batterier (3 medfølger)
• OBD2 kabel
• Hurtig referencevejledning (QRG)

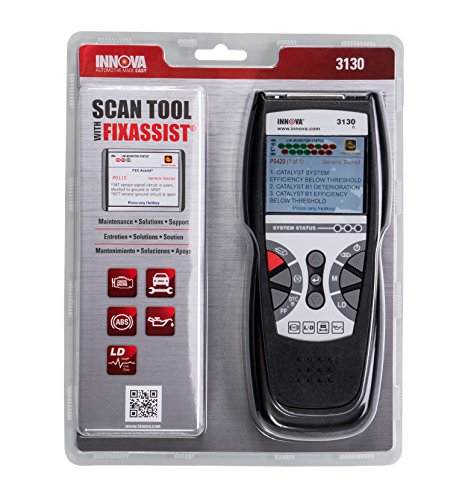

Figur 2.1: Innova 3130e Scan Tool-forhandleremballagen, der viser enheden og det medfølgende tilbehør.

3. Opsætning

3.1 Batteriinstallation

Innova 3130e kræver 3 AA-batterier for at fungere. Disse er typisk forudinstallerede eller inkluderet i pakken. Hvis ikke, skal du finde batterirummet på bagsiden af ​​enheden, åbne det, isætte batterierne i henhold til polaritetsindikatorerne og lukke rummet forsvarligt.

3.2 Tilslutning til køretøj

1. Find bilens datalinkstik (DLC). Dette findes typisk under instrumentbrættet i førersiden.
2. Sørg for, at køretøjets tænding er slukket.
3. Tilslut OBD2-kablet fra Innova 3130e til køretøjets DLC. Sørg for en fast forbindelse.
4. Drej bilens tænding til ON-positionen (motoren kan være slukket eller køre, afhængigt af testen). Scanningsværktøjet tænder automatisk.

Figur 3.1: Innova 3130e tilsluttet et køretøjs OBD2-port, med enheden placeret i motorrummet.

4. Betjeningsvejledning

Innova 3130e har en brugervenlig grænseflade med en farveskærm og intuitive knapper. Gør dig bekendt med knappernes layout:

• DTC/FF: Knap til diagnostisk fejlkode / fastfrysning.
• LD: Live-data-knap.
• M: Menu-knap.
• Pil op/ned: Naviger gennem menuer og data.
• Venstre/højre pile: Naviger gennem skærme eller vælg muligheder.
• Indtast/bekræft: Bekræft valg.
• Slette: Slet koder (brug med forsigtighed).

4.1 Aflæsning af diagnostiske fejlkoder (DTC'er)

1. Tilslut værktøjet til køretøjets DLC, og tænd tændingen.
2. Værktøjet vil automatisk oprette forbindelse til køretøjet.
3. Tryk på DTC/FF knappen. Skærmen viser alle gemte eller ventende diagnostiske fejlkoder.
4. Brug Op/Ned pile til at rulle gennem flere koder, hvis de er til stede.
5. For detaljerede oplysninger om en specifik kode skal du vælge den og trykke på Indtast.

4.2 Brug af Fix Assist

Efter læsning af DTC'er giver Fix Assist-funktionen almindelige løsninger på de identificerede koder.

1. Når en DTC vises, kan værktøjet automatisk bede om Fix Assist. Hvis ikke, skal du navigere til Fix Assist-indstillingen i menuen.
2. Trykke Indtast til view de foreslåede rettelser.
3. Review de givne oplysninger, som typisk omfatter de mest sandsynlige årsager og reparationstrin.

4.3 Erasing Diagnostiske fejlkoder

ADVARSEL: ErrorasinDTC'er sletter alle diagnostiske data fra køretøjets computer. Dette bør kun gøres, når reparationer er udført og verificeret, eller hvis det er instrueret af en kvalificeret tekniker. Rydning af koder vil også rydde parathedsmonitorer, hvilket kan forhindre køretøjet i at bestå en emissionstest med det samme.

1. Sørg for, at tændingen er TIL, og at værktøjet er tilsluttet.
2. Fra hovedmenuen eller DTC-displayet skal du trykke på Slette knap.
3. Bekræft din beslutning, når du bliver bedt om det på skærmen.
4. Værktøjet vil indikere, når koderne er blevet slettet.

4.4 Aflæsning af ABS-lyskoder

3130e kan læse og slette ABS-koder for bestemte køretøjsmærker.

1. Tilslut værktøjet, og tænd for tændingen.
2. Naviger til afsnittet "ABS" eller "Udvidet diagnostik" i hovedmenuen.
3. Vælg dit bilmærke (GM, Ford, Chrysler, Honda, Toyota).
4. Værktøjet scanner efter ABS-koder og viser dem.

4.5 Nulstilling af olie- og batterivedligeholdelseslamper

Denne funktion giver dig mulighed for at nulstille servicelamperne efter udførelse af vedligeholdelse.

1. Tilslut værktøjet, og tænd for tændingen.
2. Naviger til menuen "Vedligeholdelsesnulstilling" eller "Servicefunktioner".
3. Vælg "Nulstilling af olielampe" eller "Nulstilling af batterivedligeholdelse" efter behov.
4. Følg vejledningen på skærmen for at fuldføre nulstillingen.

4.6 Streaming og optagelse af livedata

Livedata leverer sensoraflæsninger og driftsparametre fra køretøjet i realtid.

1. Tilslut værktøjet, og tænd tændingen (motoren kan køre ved aktive data).
2. Tryk på LD (Livedata)-knap.
3. Værktøjet viser en liste over tilgængelige livedataparametre.
4. Brug Op/Ned pilene til at rulle gennem parametrene.
5. For at optage data skal du vælge optagefunktionen (se hurtigreferencevejledningen for specifikke trin). Optagede data kan genindlæsesviewpå værktøjet eller en Windows-computer.

5. Vedligeholdelse

5.1 Rengøring af enheden

For at bevare din Innova 3130e's levetid og ydeevne skal du holde den ren og fri for snavs, fedt og fugt. Brug en blød, tøramp klud til at tørre ydersiden af. Brug ikke slibende rengøringsmidler eller opløsningsmidler.

5.2 Opbevaring

Når scanningsværktøjet ikke er i brug, skal det opbevares tørt og køligt, væk fra direkte sollys og ekstreme temperaturer. Det anbefales at opbevare det i originalemballagen eller et beskyttende etui for at forhindre skader.

5.3 Softwareopdateringer

Kontroller Innova regelmæssigt webwebstedet (www.innova.com) for softwareopdateringer. Opdateringer kan omfatte ny køretøjsdækning, fejlrettelser eller forbedrede funktioner. 3130e understøtter opdateringer via en USB-forbindelse til en Windows-computer.

Figur 5.1: Bagsiden af ​​Innova 3130e-emballagen, der fremhæver funktioner som USB-internetopdateringer.

6. Fejlfinding

7. Tekniske specifikationer

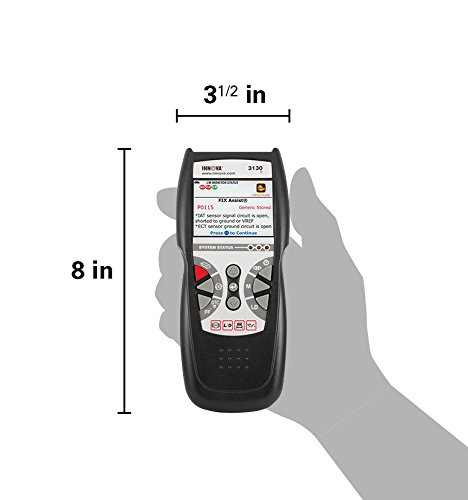

Figur 7.1: Omtrentlige dimensioner af Innova 3130e-scanningsværktøjet.

8. Garanti og support

8.1 Garantioplysninger

Innova 3130e diagnostisk scanningsværktøj leveres med en producentgaranti. For specifikke oplysninger om garantiperiode, dækning og vilkår henvises til garantipolitikken, der følger med dit produkt, eller besøg den officielle Innova-side. webwebsted. Gem din købsbevis til garantikrav.

8.2 Kundesupport

For teknisk assistance, fejlfinding eller garantiforespørgsler, kontakt venligst Innovas kundesupport. Kontaktoplysninger kan typisk findes på den officielle Innova-side. webwebstedet (www.innova.com) eller i den hurtige referencevejledning, der følger med dit værktøj.

Online ressourcer såsom ofte stillede spørgsmål, softwaredownloads og yderligere produktinformation kan også være tilgængelige på Innova webwebsted.
