Indledning
Denne manual indeholder omfattende instruktioner til installation, betjening, vedligeholdelse og fejlfinding af din Moen Align Chrome One-Handle Pre-Rinse Spring Pulldown køkkenarmatur, model 5923. Læs venligst disse instruktioner omhyggeligt, inden du påbegynder installation eller brug, for at sikre korrekt funktion og forhindre skader.
Sikkerhedsoplysninger
Overhold altid lokale VVS- og bygningsreglementer. Hvis du er usikker på nogen del af installationen, skal du kontakte en kvalificeret fagmand. Denne vandhane overholder Federal Safe Drinking Water Act og NSF 61-standarderne, der sikrer sikkert drikkevand. Den er også ADA-kompatibel og opfylder specifikationerne for tilgængelighed.
Pakkens indhold
Kontroller, at alle komponenter er til stede, før installationen påbegyndes:
- Moen Align køkkenarmatur (model 5923)
- Fleksible forsyningsledninger med 3/8" kompressionsfittings
- Instruktionsmanual
Billede: Moen Align forkromet køkkenarmatur med et greb og forskylning, model 5923, vistasing dens design og forkromede finish.
Opsætning (Installation)
Denne vandhane er designet til montering på et enkelt hul. Sørg for, at din vask eller bordplade har en kompatibel åbning. En valgfri dækplade (Moen #141002) sælges separat til installationer med flere huller, hvis det er nødvendigt.
Vigtige installationsfunktioner:
- Duralock hurtigkoblingssystem: Armaturet har Duralock-hurtigkoblingssystem til forenklet installation af forsyningsledningerne, ofte uden behov for yderligere værktøj.
- Fleksible forsyningslinjer: Der medfølger præmonterede fleksible forsyningsledninger med 3/8" kompressionsfittings til direkte tilslutning til din vandforsyning.
Billede: Nærbillede view af Duralock Quick Connect-systemet, der viser, hvordan den fleksible forsyningsledning tilsluttes sikkert til vandhanen uden værktøj.
Installationstrin:
- Sluk for hovedvandforsyningen til dit køkken.
- Fjern eventuelle eksisterende vandhaner fra vasken eller bordpladen.
- Sæt den nye Moen Align-vandhane i det enkelte monteringshul.
- Fastgør vandhanen fra undersiden af vasken ved hjælp af det medfølgende monteringsudstyr.
- Tilslut de fleksible forsyningsledninger til varmt- og koldtvandsafspærringsventilerne ved hjælp af Duralock-hurtigkoblingssystemet. Sørg for, at forbindelserne er tætte for at forhindre lækager.
- Skyl vandledningerne ved langsomt at tænde for varmt og koldt vand og lade vandet løbe i et par minutter.
- Kontroller alle forbindelser for utætheder.
Betjeningsvejledning
Vandgennemstrømning og temperaturkontrol:
Vandhanen har et enkelt greb til at styre både vandgennemstrømning og temperatur. Flyt håndtaget op for at øge gennemstrømningen og ned for at mindske den. Flyt håndtaget til venstre for varmt vand og til højre for koldt vand.
Nedtrækssprøjte med Power Boost:
Den integrerede pulldown-sprøjte tilbyder forbedret funktionalitet. Reflex-systemet sikrer problemfri betjening, nem bevægelse og sikker docking af sprøjtehovedet efter brug.
- Standardstråle/sprøjteeffekt: Tryk på knappen på sprøjtehovedet for at skifte mellem en konstant stråle og et bredt sprøjtemønster.
- Power Boost: Aktivér Moens eksklusive Power Boost-teknologi ved at trykke på den dedikerede knap på sprøjtehovedet. Dette giver en stærkere stråle eller spray til hurtigere rengøring og fyldning af gryder.
Billede: En hånd, der holder den nedtrækkelige sprøjtedyse, og demonstrerer den kraftfulde sprøjtefunktion til rengøring af opvask.

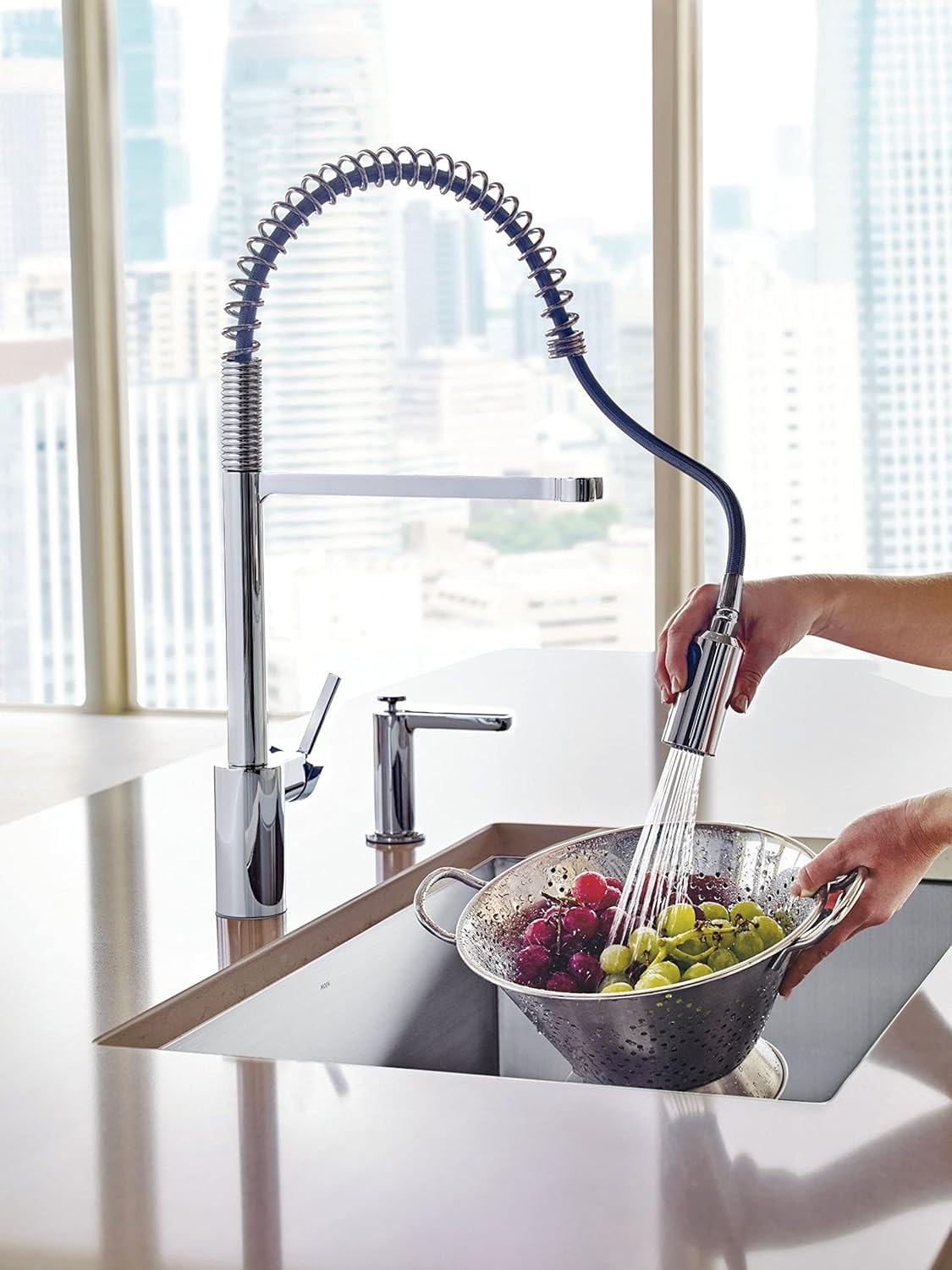

Billede: En hånd, der bruger pulldown-sprøjten til at skylle druer i et dørslag, hvilket fremhæver dens alsidighed.
Opretholdelse
Rengøring af vandhanen:
For at bevare kromfinishen skal du rengøre regelmæssigt med en blød klud og mild sæbe. Undgå slibende rengøringsmidler, stærke kemikalier eller skuresvampe, da disse kan beskadige finishen. Skyl grundigt efter rengøring og tør med en blød klud.
Vedligeholdelse af belufter:
Hvis vandgennemstrømningen falder, kan perlatoren være tilstoppet. Skru perlatoren af spidsen af sprøjtehovedet, rengør eventuelt snavs, og sæt den på igen.
Fejlfinding
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Lav vandgennemstrømning | Tilstoppet perlator eller snavs i forsyningsledninger. | Rengør perlatoren. Skyl forsyningsledningerne ved at afbryde dem fra vandhanen og lade vand løbe ned i en spand. |
| Utætheder ved forbindelser | Løse forbindelser eller beskadigede O-ringe. | Spænd forbindelserne. Inspicer og udskift O-ringene om nødvendigt. |
| Sprøjten trækkes ikke helt tilbage | Forhindring under vasken eller vægten er ikke korrekt placeret. | Fjern eventuelle forhindringer. Sørg for, at sprøjteslangens vægt er korrekt placeret for optimal tilbagetrækning. |
| Vanskeligheder med at skifte mellem sprøjtetilstande | Mineralophobning i sprøjtehovedet. | Læg sprøjtehovedet i blød i en eddikeopløsning for at opløse mineralaflejringer. |
Specifikationer
| Feature | Detalje |
|---|---|
| Mærke | Møn |
| Modelnavn | 5923 |
| Serie-ID | Juster |
| Farve | Chrome |
| Finish Type | Chrome |
| Materiale | Stål, Metal (Håndtag) |
| Monteringstype | Dækmontering |
| Installationstype | Dækmonteret, 1-huls installation |
| Antal håndtag | 1 |
| Håndtagsplacering | Højre |
| Tuddesign | Træk ned |
| Tudhøjde | 21.75 tommer |
| Tud rækkevidde | 10 tommer |
| Slange længde | 68 tommer |
| Maksimal flowhastighed | 1.5 gallon pr. Minut |
| Produktdimensioner | 2.06" D x 10" B x 21.75" H |
| Varens vægt | 1.52 pund (690 gram) |
| Særlige funktioner | Nedtrækkelig sprøjte, Power Boost-teknologi |
| UPC | 026508267028 |
Billede: Teknisk diagram, der illustrerer dimensionerne af Moen Align-armaturet, inklusive tudens rækkevidde og højde.
Garanti og support
Garantioplysninger:
Denne Moen-vandhane er understøttet af en Begrænset livstidsgarantiFor specifikke oplysninger om dækning og vilkår henvises til garantidokumentationen, der følger med dit produkt, eller besøg den officielle Moen-side. webwebsted.
Billede: Moen-certificeringsstempel, der angiver overholdelse af amerikanske vandsikkerhedsstandarder og styrker produktkvaliteten og -sikkerheden.
Kundesupport:
For yderligere assistance, teknisk support eller for at forespørge om reservedele, kontakt venligst Moens kundeservice. Du kan finde kontaktoplysninger og yderligere ressourcer på den officielle Moens hjemmeside. webwebsted: www.moen.com.
