Indledning
This manual provides essential information for the safe and efficient operation of your Banshee 6V/12V 3.0A Smart Battery Charger. This charger is designed for 6V and 12V lead-acid batteries, featuring a 3-stage charging process and automatic shutoff for optimal battery health and safety. Please read this manual thoroughly before use and retain it for future reference.
Sikkerhedsoplysninger
Overhold altid følgende sikkerhedsforanstaltninger for at forhindre personskade eller beskadigelse af opladeren eller batteriet:
- Læs alle instruktioner: Læs alle instruktioner og advarselsmærkninger på opladeren, batteriet og det produkt, der bruger batteriet, inden du bruger opladeren.
- Ventilation: Sørg for tilstrækkelig ventilation under opladning. Batterier kan producere eksplosive gasser.
- Øjenbeskyttelse: Bær altid øjenværn, når du arbejder med batterier.
- Undgå gnister: Rygning er forbudt, og der må ikke være gnister eller flammer i nærheden af batteriet eller motoren.
- Afbryd strømmen: Afbryd altid vekselstrømsforsyningen, før du tilslutter eller afbryder batteriklemmen.amps.
- Polaritet: Tilslut den positive (+) røde clamp to the positive (+) battery terminal and the negative (-) black clamp to the negative (-) battery terminal. Incorrect polarity can cause damage.
- Indendørs brug: Denne oplader er kun beregnet til indendørs brug. Må ikke udsættes for regn eller fugt.
- Børn: Opbevares utilgængeligt for børn.
- Beskadiget oplader: Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller på anden måde er beskadiget.
Produkt overview
The Banshee 6V/12V 3.0A Smart Battery Charger is a compact and efficient device for maintaining and charging lead-acid batteries. It features intelligent charging modes and safety protections.
Figur 1: Overview of the Banshee 6V/12V 3.0A Smart Battery Charger, showing the main unit, AC power cord, and battery connection clamps (rød for positiv, sort for negativ).

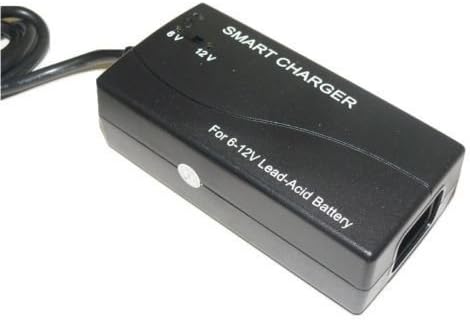

Figur 2: Detaljeret view of the charger unit, highlighting the "SMART CHARGER" label, "For 6-12V Lead-Acid Battery" text, and the 6V and 12V LED indicators on the top surface.
Figur 3: Close-up of the robust battery clamps. Den røde clamp is for the positive terminal, and the black clamp is for the negative terminal, ensuring secure connection to the battery.
Komponenter:
- Opladerenhed: The main body containing the charging circuitry and indicator LEDs.
- AC strømledning: Connects the charger to a standard wall outlet (100-240V AC).
- Batteri Clamps: Rød (+) og sort (-) clamps til tilslutning til batteripolerne.
- LED-indikatorer:
- Rød LED: Angiver, at batteriet oplades i øjeblikket.
- Grøn LED: Indikerer, at batteriet er fuldt opladet.
Opsætning
Følg disse trin for indledende opsætning:
- Placering: Placer opladeren på en stabil, flad overflade i et godt ventileret område, væk fra direkte sollys, varmekilder og fugt.
- Batteriforberedelse: Ensure the battery terminals are clean and free of corrosion. If necessary, clean them with a wire brush or battery terminal cleaner.
- Voltage Valg: The charger automatically detects 6V or 12V batteries. No manual selection is required.
Betjeningsvejledning
To charge a battery, follow these steps carefully:
- Tilslut til batteri:
- Tilslut RØD (+) positiv clamp til den positive (+) pol på batteriet.
- Tilslut SORT (-) negativ clamp til den negative (-) pol på batteriet.
- Sørg for, at forbindelserne er sikre.
- Tilslut til strøm: Plug the AC power cord of the charger into a standard 100-240V AC wall outlet.
- Opladningsindikation: The Red LED on the charger will illuminate, indicating that charging is in progress.
- Opladningsproces: The charger will automatically proceed through its 3-stage charging cycle:
- Konstant strøm: Charges at 3.0A ±0.3A until voltage når et vist niveau.
- Constant Voltage: Charges at 14.3V to 14.7V for 12V batteries, or 7.2V to 7.4V DC for 6V batteries.
- Flydende Voltage: Maintains the battery at 13.5V to 13.8V for 12V batteries, or 6.7V to 6.9V DC for 6V batteries, preventing overcharge.
- Fuld opladningsindikation: When the battery is fully charged, the Green LED will illuminate, and the Red LED will turn off. The charger will automatically switch to float mode.
- Afbryder forbindelsen:
- First, unplug the AC power cord from the wall outlet.
- Frakobl derefter den SORTE (-) negative polamp fra batteriet.
- Til sidst afbrydes den RØDE (+) positive pol.amp fra batteriet.
Opretholdelse
Korrekt vedligeholdelse sikrer din opladeres levetid:
- Rensning: Rengør opladeren casinmed en blød, tør klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
- Opbevaring: Opbevar opladeren et køligt og tørt sted, når den ikke er i brug. Hold kablerne pænt oprullede.
- Kabelinspektion: Periodically inspect the AC power cord and battery cables for any signs of damage, fraying, or exposed wires. Do not use if damaged.
Fejlfinding
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Opladeren tænder ikke / Ingen LED'er lyser | Ingen vekselstrøm; Defekt stikkontakt; Beskadiget oplader. | Check AC power connection and outlet. Try a different outlet. If still no power, the charger may be damaged. |
| Red LED not illuminating when connected to battery | Incorrect battery connection (polarity); Battery is already fully charged; Battery is severely discharged or faulty. | Verify correct polarity (+ to +, - to -). Check if Green LED is already lit. Test battery condition. |
| Green LED not illuminating after extended charging | Battery is very large or deeply discharged; Battery is faulty and cannot hold a charge. | Allow more time for charging. If the battery does not reach full charge after a prolonged period, it may need replacement. |
| Opladeren bliver varm under drift | Normal drift; Utilstrækkelig ventilation. | It is normal for the charger to get warm. Ensure it is in a well-ventilated area and not covered. |
Specifikationer
| Feature | Detalje |
|---|---|
| Produkt model | Banshee 6V/12V 3.0A Smart Charger |
| Input bindtage | 100-240V AC, 50/60Hz, 1.0A |
| Udgang Voltage | 6V DC or 12V DC (Automatic Detection) |
| Ladestrøm | 3,000mA (3.0A) |
| Opladningstilstande | 3-Stage (Constant Current, Constant Voltage, Floating Voltage) |
| Konstant Strøm | 3.0 ±0.3A |
| Constant Voltage (12V) | 14.3 til 14.7V |
| Constant Voltage (6V) | 7.2 til 7.4V DC |
| Flydende Voltage (12V) | 13.5 til 13.8V |
| Flydende Voltage (6V) | 6.7 til 6.9V DC |
| Dimensioner (L x B x H) | 120.0 x 60.0 x 38.0 mm |
| Vægt | Cirka 1.5 pund |
| Sikkerhedsbeskyttelse | Short-circuit protection, Battery polarity error protection, Over-voltage beskyttelse |
| Overholdelse | CE standards |
Garanti og support
The Banshee 6V/12V 3.0A Smart Battery Charger comes with a 2-års garanti fra købsdatoen. Denne garanti dækker fejl i materialer og udførelse ved normal brug.
Garanti undtagelser:
- Skader forårsaget af forkert brug, misbrug, forsømmelse eller ulykke.
- Uautoriseret reparation eller ændring.
- Damage due to improper installation or connection.
- Almindelig slitage.
Kundesupport:
For technical support, warranty claims, or general inquiries, please contact Banshee customer service. Refer to your purchase documentation or the official Banshee webhjemmeside for de seneste kontaktoplysninger.
Online ressourcer: For additional information and FAQs, please visit the official Banshee webwebsted: Banshee Premium Motorsports Batteries Store
