Knightsbridge JB003 IP68 16A 3-vejs kabelstik Brugsanvisning

1. Introduktion

Tak, fordi du har valgt Knightsbridge JB003 IP68 16A 3-vejs kabelstikket. Denne manual indeholder vigtige oplysninger om sikker og effektiv installation, betjening og vedligeholdelse af dit stik. Læs venligst disse instruktioner omhyggeligt inden brug, og gem dem til senere brug.

JB003 er designet til at give en robust, vandtæt og støvtæt elektrisk forbindelse til udendørs og krævende miljøer, hvilket sikrer pålidelig strømfordeling til forskellige anvendelser.

2. Sikkerhedsoplysninger

ADVARSEL: Elektriske installationer bør kun udføres af en kvalificeret elektriker eller en kompetent person. Afbryd altid strømforsyningen, før du påbegynder elektrisk arbejde.

• Sørg for, at strømforsyningen er afbrudt før installation eller vedligeholdelse.
• Kontroller, at voltagStikens e- og strømstyrke er egnede til din applikation (450V, 16A maks.).
• Brug passende kabeltyper og -størrelser (H07RNF 3G 0.75 mm² - 4.0 mm² med en ydre diameter på 5 mm-14 mm) for at sikre en sikker og vandtæt forsegling.
• Overskrid ikke det angivne moment for tilspænding af pakninger og terminaler.
• IP68-klassificeringen sikrer beskyttelse mod støv og kontinuerlig nedsænkning i vand under specificerede forhold. Sørg for, at alle tætninger er korrekt monteret, og at pakninger er strammet for at opretholde denne klassificering.
• Undersøg stikket regelmæssigt for tegn på skader, slid eller vandindtrængning.

3. Produktet er slutview

Knightsbridge JB003 er et højkvalitets, holdbart 3-vejs, 3-polet inline T-stik designet til udendørs elektriske forbindelser. Dens robuste konstruktion og IP68-klassificering gør den ideel til barske miljøer.

Figur 1: Knightsbridge JB003 IP68 3-vejs kabelstik. Dette billede viser det sorte T-formede stik med gule tætningsringe, designet til robuste udendørs elektriske forbindelser.

Tiltænkt brug:

Dette stik er egnet til forskellige udendørs elektriske applikationer, herunder:

• Havebelysningssystemer
• Udendørs strømfordeling til funktioner som damme eller julelys
• Generelle udendørs kabelforlængelser og -forbindelser

4. Specifikationer

Figur 2: Måltegning af Knightsbridge JB003-stikket, der viser nøglemål i millimeter.

5. Pakkens indhold

Pakken skal indeholde følgende varer:

• 1 x Knightsbridge JB003 IP68 16A 3-vejs kabelstik
• 1 x Brugsanvisning (dette dokument)

6. Installation og opsætning

Følg disse trin omhyggeligt for at sikre en sikker og vandtæt forbindelse. Se installationsdiagrammet (Figur 3) for visuel vejledning.

1. Forbered kabler: Sørg for, at strømforsyningen er afbrudt. Afisoler den ydre isolering for hvert kabel for at blotlægge de indre ledere (fase, neutral, jord). Afisoler ca. 8-10 mm isolering fra enderne af de enkelte ledere.
2. Afmontering af stik: Skru pakdåserne og låsemøtrikkerne af fra hvert af de tre indgangspunkter på stikket. Fjern de indvendige pakninger, og læg dem til side.
3. Indsæt kabler: Før hvert kabel gennem pakningen, låsemøtrikken og derefter gennem det tilsvarende indgangspunkt på stikhuset. Sørg for, at kablet føres korrekt gennem de indvendige tætninger.
4. Tilslut ledninger: Sæt de afisolerede ender af fase-, neutral- og jordledningerne i deres respektive skrueterminaler i stikket. Sørg for, at der ikke er løse tråde til stede, og at isoleringen når klemrækken. Spænd klemskruerne forsvarligt.
5. Saml og forsegl igen: Skub de indvendige tætninger godt på plads omkring kablerne ved hvert indgangspunkt. Skru låsemøtrikkerne tilbage på stikket, og sørg for, at de er stramme. Skru til sidst forskruningerne på låsemøtrikkerne.
6. Spænd pakdåserne: Spænd pakdåserne med et moment på 2.5 NmDette er afgørende for at opretholde vandtæthedsklassificeringen IP68. Undgå at overspænde.

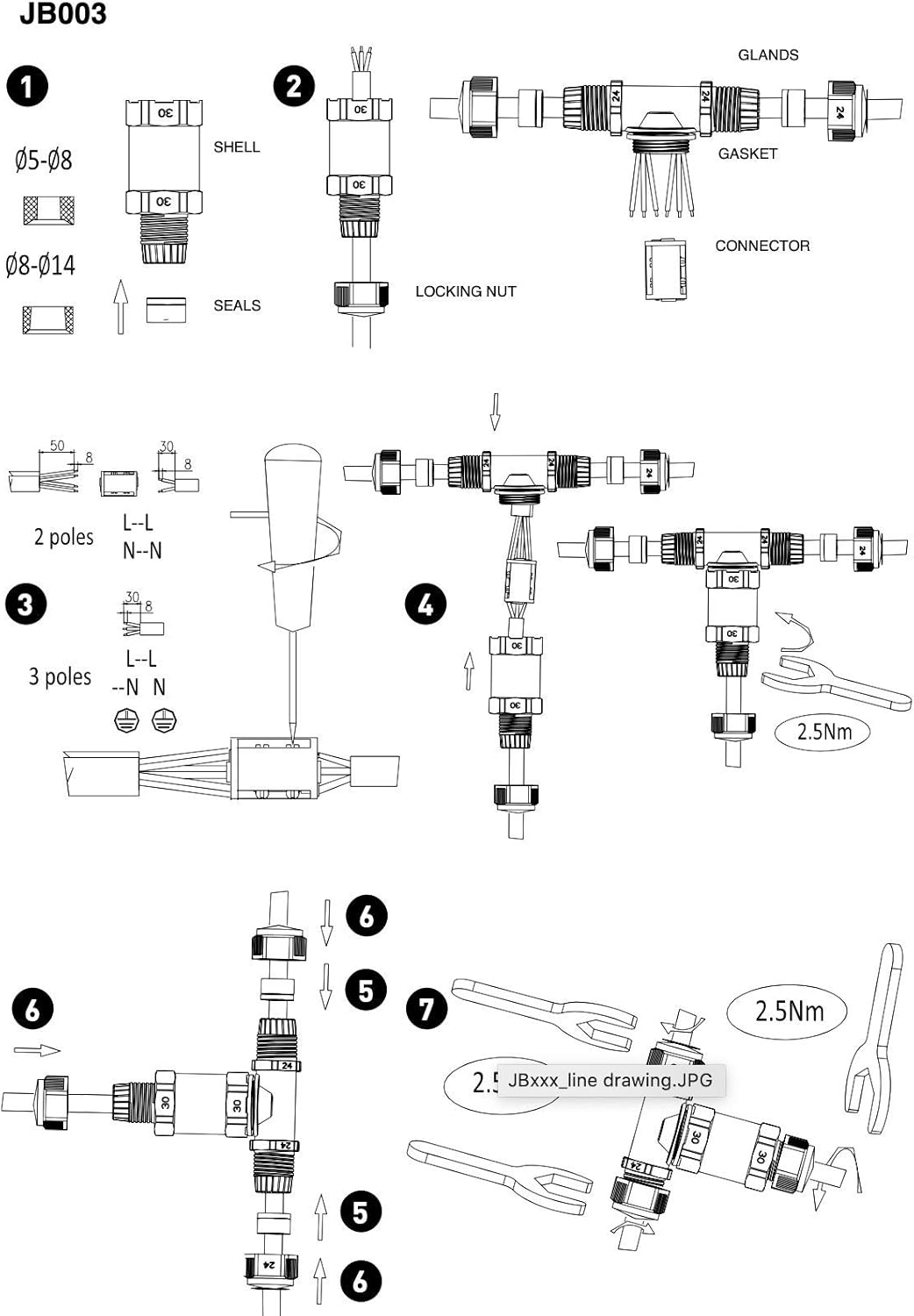

Figur 3: Trinvis installationsdiagram for Knightsbridge JB003-stikket, der illustrerer kabelforberedelse, ledningstilslutning og forseglingsprocedurer.

Figur 4: Knightsbridge JB003-stikket installeret i en udendørs have, der demonstrerer dets anvendelse til at forbinde flere kabler i en T-formet konfiguration.

7. Betjening

Når Knightsbridge JB003-stikket er korrekt installeret og forseglet, fungerer det passivt ved at give en sikker og vandtæt forbindelse til dine elektriske kabler. Der er ingen brugerbetjente kontroller eller indstillinger på selve stikket. Sørg for, at det tilsluttede elektriske system fungerer som tilsigtet efter installationen.

8. Vedligeholdelse

For at sikre din Knightsbridge JB003-stiks levetid og fortsatte ydeevne, skal du overholde følgende vedligeholdelsesretningslinjer:

• Periodisk eftersyn: Undersøg regelmæssigt stikket for synlige tegn på skader, revner eller nedbrydning af tætningerne. Kontroller for tegn på vandindtrængning eller korrosion.
• Tæthed af pakdåse: Kontrollér regelmæssigt, at alle kabelforskruninger forbliver forsvarligt fastspændte for at opretholde IP68-klassificeringen.
• Rensning: Rengør om nødvendigt ydersiden af ​​stikket med enamp klæde. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
• Miljøfaktorer: Selvom det er designet til udendørs brug, kan ekstreme miljøforhold (f.eks. langvarig udsættelse for direkte sollys, ekstreme temperaturer) påvirke materialets levetid.

9. Fejlfinding

Hvis du støder på problemer med dit Knightsbridge JB003-stik, skal du overveje følgende:

• Ingen strøm til tilsluttet enhed:
  • Sørg for, at hovedstrømforsyningen er aktiv.
  • Kontroller, at alle ledningsforbindelser i stikket er sikre, og at terminalerne er strammet.
  • Kontroller for kontinuitet i kablerne, der fører til og fra stikket.
• Tegn på vandindtrængning:
  • Afbryd straks strømmen.
  • Adskil forsigtigt stikket, og inspicer alle pakninger for korrekt montering og skader.
  • Sørg for, at kablets ydre diameter falder inden for det angivne område (5 mm-14 mm) for effektiv tætning.
  • Saml igen, og sørg for, at pakdåserne er spændt til det angivne moment (2.5 Nm).
• Løse forbindelser:
  • Afbryd strømmen.
  • Åbn stikket, og spænd alle skrueterminaler igen.
  • Sørg for, at der er indsat tilstrækkelig lederlængde i terminalerne.

Hvis problemerne fortsætter, skal du kontakte en kvalificeret elektriker eller Knightsbridges kundesupport.

10. Garanti og support

Specifikke garantioplysninger for Knightsbridge JB003-stikket kan variere afhængigt af region og forhandler. Se venligst din købsdokumentation eller kontakt den officielle Knightsbridge-udbyder. webwebsted for de mest opdaterede garantioplysninger.

For teknisk support, produktforespørgsler eller garantikrav, bedes du kontakte din forhandler eller Knightsbridge kundeservice direkte. Kontaktoplysninger kan typisk findes på producentens webwebsted eller produktemballage.
