MASTECH MS2026 AC Digital Clamp Brugervejledning til måler

1. Introduktion

Denne manual indeholder detaljerede instruktioner til sikker og effektiv betjening af MASTECH MS2026 AC Digital Cl.amp Måler. Denne enhed er et professionelt måleinstrument designet til elektrisk testning og tilbyder muligheder for måling af AC/DC-volumentage.g. vekselstrøm, modstand, kapacitans, frekvens, diodekontrol og kontinuitetstest. Læs venligst denne manual grundigt inden brug for at sikre korrekt funktionalitet og sikkerhed.

2. Sikkerhedsoplysninger

Advarsel: For at undgå elektrisk stød eller personskade, bedes du læse og forstå alle sikkerhedsoplysninger, før du bruger dette måler.

• Sørg altid for, at måleren er i god stand før brug.
• Påfør ikke mere end den nominelle voltage, som markeret på måleren, mellem terminalerne eller mellem en hvilken som helst terminal og jord.
• Vær forsigtig, når du arbejder med voltagover 30V AC RMS, 42V peak eller 60V DC. Disse voluminertages udgør en stødfare.
• Brug ikke måleren, hvis testledningerne er beskadigede, eller hvis måleren ser beskadiget ud.
• Frakobl altid testledningerne fra kredsløbet, før du skifter funktioner.
• Når du foretager strømmålinger, skal du sørge for, at kredsløbet er spændingsløst, før du tilslutter CL'en.amp måler.
• Udskift batteriet med det samme, når indikatoren for lavt batteri vises, for at sikre nøjagtige aflæsninger.
• Overhold lokale og nationale sikkerhedsforskrifter.

3. Produktfunktioner

• Stor kæbestørrelse på op til 40 mm / 1.6 tommer.
• Digitalt LCD-display med 6000 trin.
• Integreret arbejdslys og baggrundsbelysning for forbedret udsyn.
• Mål AC/DC Voltage, vekselstrøm, modstand, kapacitans, frekvens og driftscyklus.
• Diodekontrol og kontinuitetstestfunktioner.
• MAX/MIN-værdiregistrering, datahold og automatisk slukning.
• Automatisk rækkeviddefunktion.
• Overbelastningsbeskyttelse på alle områder.
• Lavt batteri indikation.

4. Pakkens indhold

• 1 x MASTECH MS2026 AC Digital Clamp Måler
• 1 x par testledninger (rød og sort)
• 1 x engelsk brugervejledning
• 1 x bæretaske

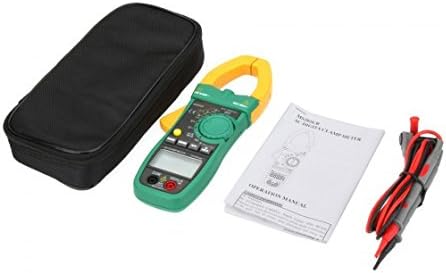

Figur 4.1: Indholdet af MASTECH MS2026-pakken, inklusive clamp måler, testledninger, brugermanual og bæretaske.

5. Opsætning

5.1. Batteriinstallation

1. Sørg for, at måleren er slukket.
2. Find batteridækslet på bagsiden af ​​måleren.
3. Brug en skruetrækker til at løsne skruen/skruerne, der fastgør batteridækslet.
4. Fjern batteridækslet.
5. Isæt tre (3) 1.5V AA-batterier, og overhold den korrekte polaritet (+ og -) som angivet inde i batterirummet.
6. Sæt batteridækslet på igen, og fastgør det med skruen/skruerne.

Figur 5.1: Åbn batterirummet, der viser placeringen af ​​tre 1.5V AA-batterier.

5.2. Tilslutning af testledninger

For bdtage, modstand, kapacitans, diode og kontinuitetsmålinger, tilslut testledningerne som følger:

• Sæt den røde testledning i "VΩHz"-indgangsstikket.
• Sæt den sorte testledning i "COM"-indgangsstikket.

Figur 5.2: MASTECH MS2026 clamp måleren med de røde og sorte testledninger korrekt tilsluttet indgangsstikkene.

6. Betjeningsvejledning

MASTECH MS2026 har en drejeknap til funktionsvalg og adskillige knapper til yderligere funktioner.

Figur 6.1: Detaljeret view af MASTECH MS2026's drejekontakt, funktionsknapper og LCD-display.

6.1. Tænd/sluk

• Drej drejeknappen fra "OFF" til en hvilken som helst ønsket målefunktion for at tænde måleren.
• Drej drejeknappen til "OFF" for at slukke måleren.
• Måleren har en automatisk slukfunktion for at spare på batteriet.

6.2. AC-strømmåling (Clamp)

1. Drej drejeknappen til positionen "A~". Vælg det passende område (6/60/600/1000A), hvis det ikke er i automatisk områdeindstilling.
2. Tryk på kæbeudløserknappen for at åbne kl.amp.
3. Omslut kun én leder i kredsløbet med clamp kæber. Sørg for, at kæberne er helt lukkede.
4. Aflæs AC-strømmens værdi på LCD-displayet.

6.3. AC/DC Voltage Måling

1. Tilslut testledningerne som beskrevet i afsnit 5.2.
2. Drej drejekontakten til "V~" for AC-volumentage eller "V--" for DC-volumentage.
3. Berør testproberne mod de ønskede testpunkter i kredsløbet.
4. Læs bindtage -værdi på LCD -displayet.

6.4. Modstandsmåling

1. Tilslut testledningerne som beskrevet i afsnit 5.2.
2. Drej drejekontakten til "Ω"-positionen.
3. Sørg for, at det kredsløb, der testes, er spændingsløst.
4. Berør testproberne hen over den komponent eller det kredsløb, hvor modstanden skal måles.
5. Aflæs modstandsværdien på LCD-displayet.

6.5. Kapacitansmåling

1. Tilslut testledningerne som beskrevet i afsnit 5.2.
2. Drej drejekontakten til positionen "F" (kapacitans).
3. Sørg for, at kondensatoren er helt afladet før test.
4. Berør testproberne hen over kondensatorterminalerne.
5. Aflæs kapacitansværdien på LCD-displayet.

6.6. Frekvensmåling

Frekvens kan måles via clamp eller testledningerne.

• Via Clamp: Drej drejekontakten til et vekselstrømsområde (A~), og tryk derefter på knappen "Hz/%". Omslut en enkelt leder med cl'en.amp.
• Via testledninger: Tilslut testledningerne som beskrevet i afsnit 5.2. Drej drejekontakten til positionen "Hz". Berør testproberne med signalkilden.

Tryk på knappen "Hz/%" for at skifte mellem frekvens- og duty cycle-målinger.

6.7. Diodekontrol og kontinuitetstest

1. Tilslut testledningerne som beskrevet i afsnit 5.2.
2. Drej drejekontakten til positionen "Diode/Kontinuitet" (ofte delt med modstand).
3. Tryk på knappen "FUNC" for at skifte mellem diodekontrol og gennemgangstest.
4. Diodekontrol: Berør den røde probe anoden og den sorte probe katoden på dioden. Displayet viser den fremadrettede lydstyrke.tage-fald. Vend proberne om; displayet skal vise "OL" (Åben sløjfe) for en god diode.
5. Kontinuitetstest: Berør testproberne hen over kredsløbet eller komponenten. Hvis der er kontinuitet (modstand under en bestemt tærskel), vil måleren udsende et hørbart bip.

6.8. Særlige funktioner

• RÆKKEVIDDE: Tryk på denne knap for manuelt at vælge måleområdet i stedet for automatisk områdevalg. Tryk igen for at bladre gennem områderne, eller hold den nede for at vende tilbage til automatisk områdevalg.
• MAX / MIN: Tryk for at registrere den maksimale eller minimale aflæsning under en målesession. Tryk igen for at skifte mellem MAX, MIN og den aktuelle aflæsning.
• HOLDE: Tryk for at fryse den aktuelle aflæsning på displayet. Tryk igen for at slippe.
• Baggrundsbelysning/Arbejdslys: Måleren har baggrundsbelysning til LCD-skærmen og en arbejdslampe til at oplyse måleområdet.

Figur 6.2: MASTECH MS2026 clamp Målerens integrerede arbejdslampe oplyser et mørkt område og forbedrer synligheden under målingerne.

7. Vedligeholdelse

7.1. Rensning

Tør måleren af ​​med reklameamp klud og mildt rengøringsmiddel. Brug ikke slibemidler eller opløsningsmidler.

7.2. Udskiftning af batteri

Når indikatoren for lavt batteriniveau vises på displayet, skal batterierne udskiftes som beskrevet i afsnit 5.1. Fjern batterierne, hvis måleren ikke bruges i en længere periode.

7.3. Udskiftning af sikring

Denne clamp Måleren har typisk ikke brugerudskiftelige sikringer til strømmåling via CLampFor andre funktioner, hvis en sikring er til stede og skal udskiftes, skal det udføres af kvalificeret personale. Se specifikationerne for sikringstype og -klassificering, hvis relevant.

8. Fejlfinding

9. Specifikationer

Generelle specifikationer

• Vise: 6000 tællinger LCD
• Kæbeåbning: Op til 40 mm (1.6 tommer)
• Strømforsyning: 3 x 1.5 V AA-batterier
• Dimensioner: 225 mm x 86 mm x 33 mm
• Produktvægt: Cirka 320 g (0.7 lb)
• Overbelastningsbeskyttelse: Ja, på alle områder
• Automatisk sluk: Ja
• Lavt batteri indikation: Ja
• Sikkerhedsvurdering: KAT III 600V

10. Garanti og support

Oplysninger om produktgaranti og kundesupport var ikke tilgængelige i de angivne produktdata. Se produktemballagen eller kontakt dit købssted for detaljer om garantidækning og teknisk assistance.
