1. Introduktion
Denne manual indeholder vigtige oplysninger til sikker og effektiv drift, installation og vedligeholdelse af din Einhell House Waterwork GE-WW 5537 E. Læs venligst disse instruktioner omhyggeligt, inden du bruger enheden første gang, og gem dem til senere brug. Dette husvandværkssystem er designet til at pumpe klart vand fra reservoirer, brønde og skakter til at forsyne vandingssystemer, vaskemaskiner, toiletter og lignende applikationer.

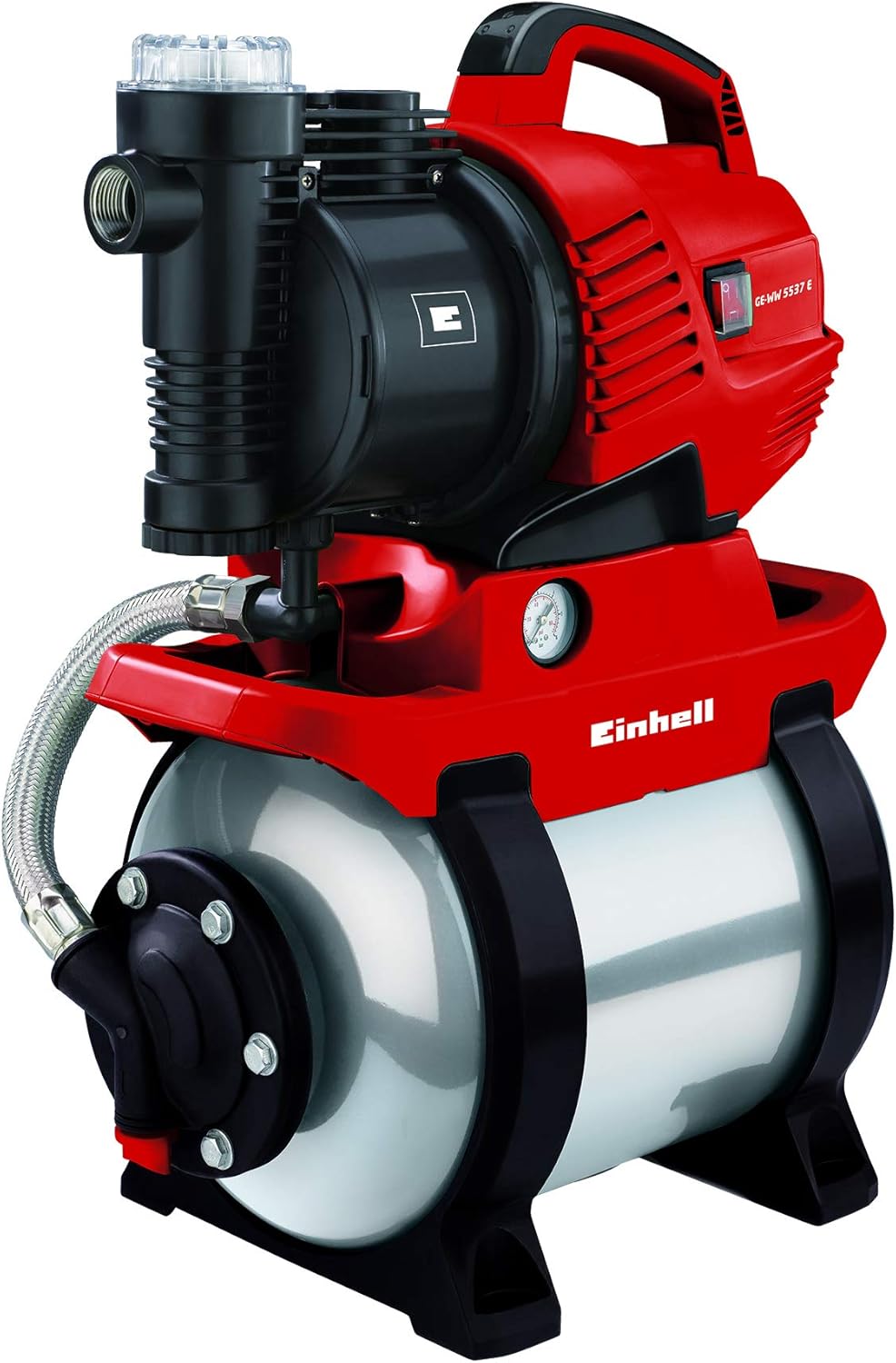

Figur 1: Einhell House Waterwork GE-WW 5537 E. Dette billede viser hele husets vandværksenhed med det røde pumpehus, den sorte motor, det klare forfilter og den sølvfarvede 20-liters tryktank.
2. Sikkerhedsinstruktioner
Overhold altid følgende sikkerhedsforanstaltninger for at forhindre personskade og beskadigelse af udstyret:
- Sørg for, at strømforsyningen stemmer overens med specifikationerne på typeskiltet.
- Pumpen må ikke anvendes i nærheden af brandfarlige væsker eller gasser.
- Beskyt enheden mod frost. Tøm enheden helt, inden temperaturen når frysepunktet.
- Lad aldrig pumpen køre tør. Sørg for, at der altid er vand i sugeledningen og pumpehuset under drift.
- Hold børn og uautoriserede personer væk fra driftsområdet.
- Tag stikket ud af stikkontakten før vedligeholdelse, rengøring eller reparation.
- Brug kun originale reservedele og tilbehør.
3. Produktet er slutview
Einhell House Waterworks GE-WW 5537 E er designet til effektiv vandforsyning med flere nøglefunktioner:
- ECO Power-teknologi: Giver høje flowhastigheder med reduceret strømforbrug.
- Integreret forfilter: Forbedrer vandkvaliteten og beskytter pumpen mod forurening.
- Kontraventil: Forhindrer uønsket tomgang af pumpehuset.
- 20 liters trykbeholder: Sørger for, at pumpen ikke starter ved hver lille vandtapping.
- Manometer: Til hurtig aflæsning af vandtrykket.
- Stor vandpåfyldningsåbning: Gør det nemt at påfylde den første gang.
- Vandaftapningsprop: For nem tømning af tryktanken.
- Bærehåndtag: Tre integrerede håndtag for nem transport.
3.1 nøglekomponenter
Figur 2: Forfilter og indløb. Dette nærbillede viser det gennemsigtige forfilterhus og den gevindskårne indløbstilslutning, der er designet til at beskytte pumpen mod snavs.

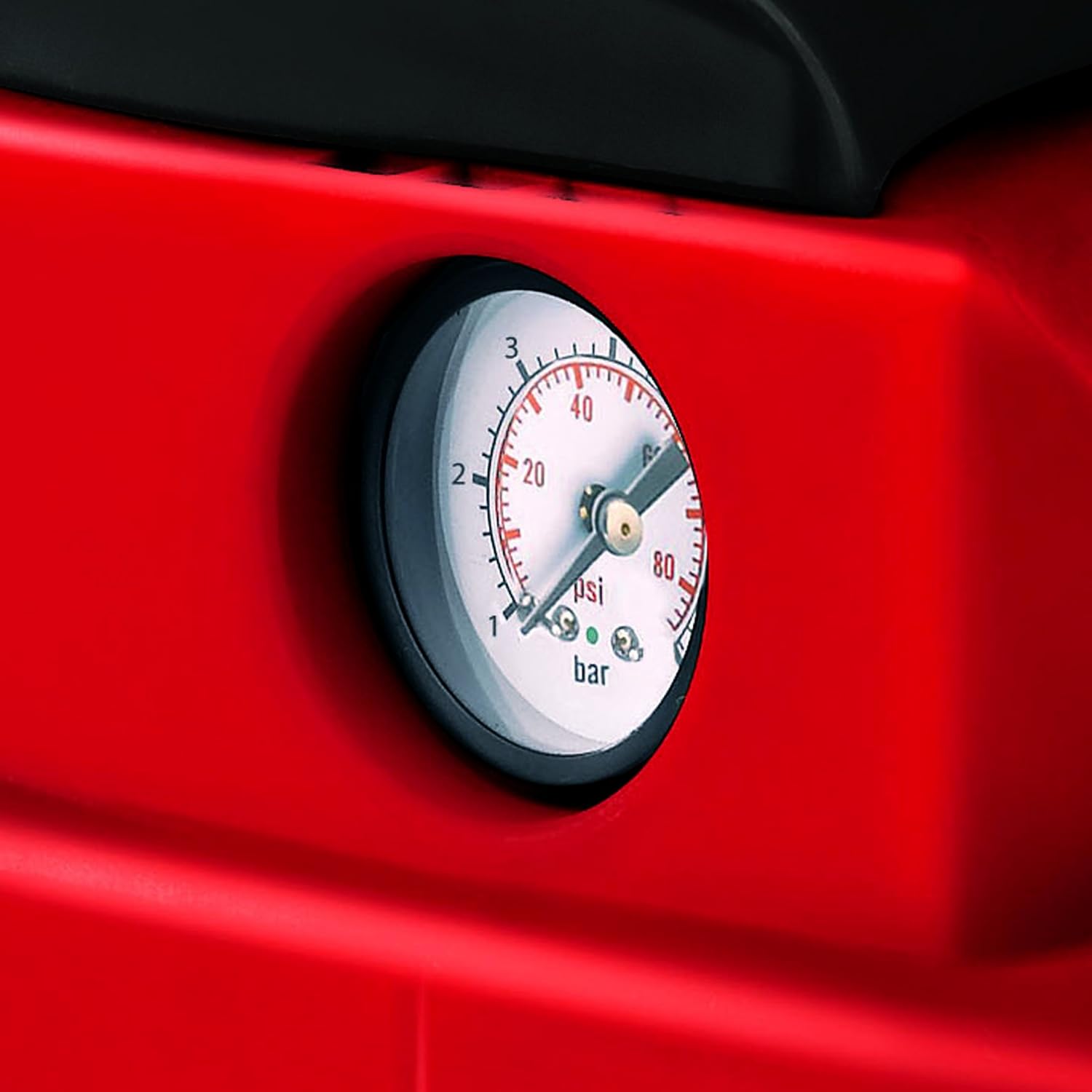

Figur 3: Trykmanometer. En detaljeret view af det integrerede manometer, som viser det aktuelle systemtryk i bar og psi for nem overvågning.
Figur 4: Vandpåfyldningsåbning. Dette billede fremhæver den store, lettilgængelige åbning til påfyldning af pumpen med vand før første ibrugtagning eller efter vedligeholdelse.
Figur 5: Vandaftapningsprop. Et nærbillede af den røde aftapningsprop, der er placeret i bunden af pumpen, og som bruges til at tømme enheden helt, især til vinterklargøring.
4. Tekniske specifikationer
| Feature | Specifikation |
|---|---|
| Model | GE-WW 5537 E |
| Magt | 590 W |
| Maks. Flowkapacitet | 3750 l/t |
| Maks. Tryk | 3.8 bar |
| Trykbeholdervolumen | 20 liter |
| Voltage | 230 V |
| Frekvens | 50 Hz |
| Maks. Sugehøjde | 8 m |
| Maks. Leveringshøjde | 38 m |
| Tryktankens materiale | Rustfrit stål (som angivet) |
| Vægt | 11.91 kg |

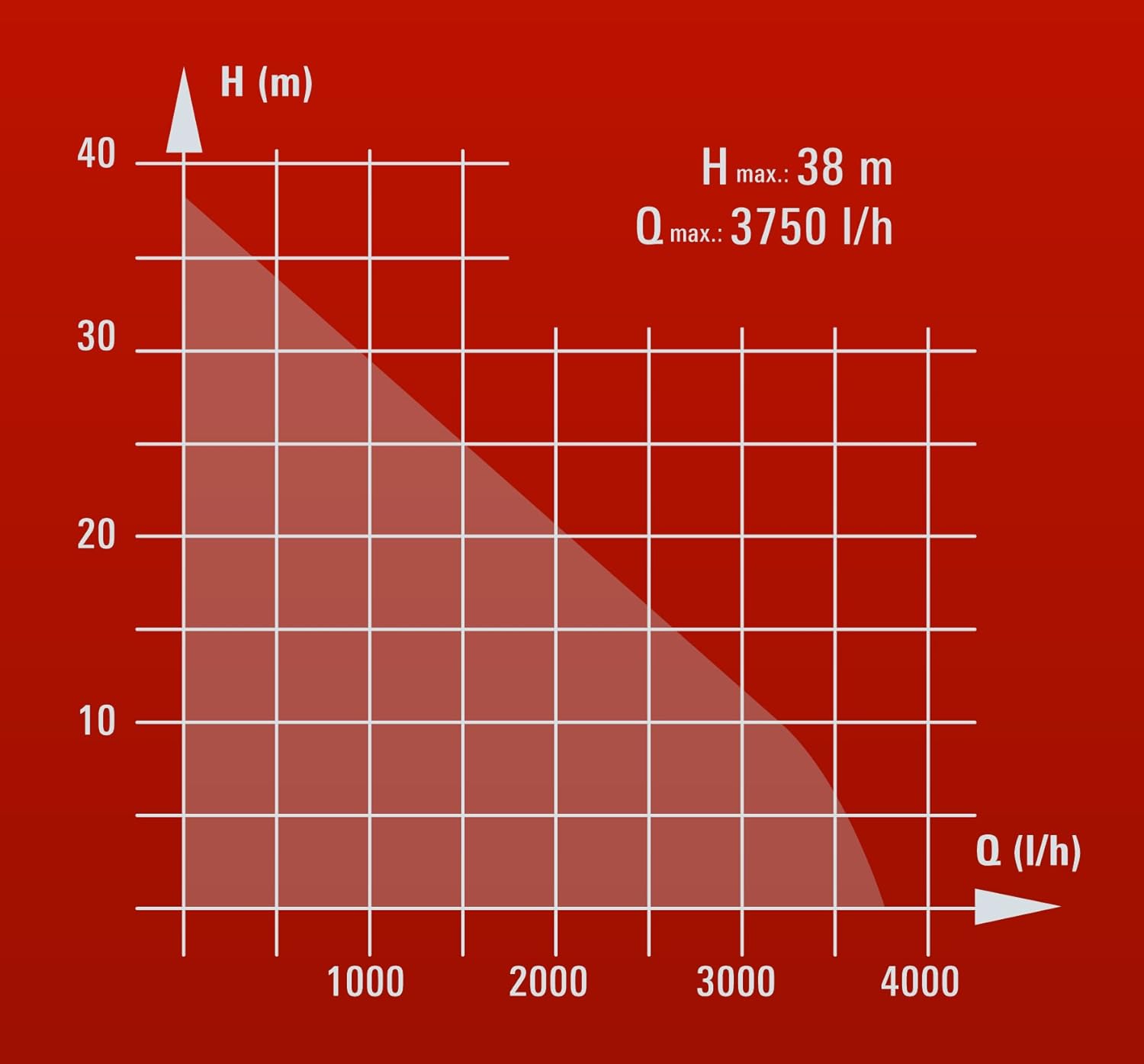

Figur 6: Ydelseskurve. Denne graf illustrerer forholdet mellem leveringshøjden (H i meter) og flowhastigheden (Q i liter pr. time) for GE-WW 5537 E.
5. Opsætning
5.1 Placering
Placer husets vandværk på en fast, plan overflade, beskyttet mod frost og direkte sollys. Sørg for tilstrækkelig ventilation omkring enheden.
5.2 Tilslutning af sugeledning
Tilslut en sugeslange (minimum 1 cm i diameter) til pumpens indløb. Sørg for, at alle tilslutninger er lufttætte for at forhindre luftindtrængning, hvilket kan forringe pumpens ydeevne. Det anbefales at bruge en fodventil med et filter for enden af sugeslangen i vandkilden.
5.3 Tilslutning af trykledning
Tilslut trykledningen til pumpens udløb. Brug passende fittings, og sørg for sikre og lækagefri forbindelser.
5.4 Fyldning af pumpen
Før første ibrugtagning skal pumpehuset være helt fyldt med vand. Åbn vandpåfyldningsåbningen (figur 4) og hæld vand i, indtil huset er fyldt. Luk åbningen forsvarligt.
5.5 Elektrisk tilslutning
Tilslut strømstikket til en korrekt installeret og jordet stikkontakt (230V, 50Hz). Sørg for, at det elektriske kredsløb er beskyttet af en fejlstrømsafbryder (RCD).
Figur 7: Typisk installation. Dette diagram illustrerer en almindelig opsætning for husets vandværk, der viser den maksimale sugehøjde (H maks: 8 m) og maksimale leveringshøjde (H maks: 38 m) sammen med tryktanken og tilslutninger.
6. Betjening
6.1 Start af pumpen
Når pumpen er fyldt og alle forbindelser er sikre, skal strømmen tændes. Pumpen starter og opbygger tryk i systemet. Manometeret (Figur 3) viser det aktuelle tryk.
6.2 Automatisk drift
Den integrerede trykafbryder tænder automatisk pumpen, når trykket i systemet falder (f.eks. når en hane åbnes), og slukker den, når det maksimale tryk er nået. Tryktanken på 20 liter reducerer hyppigheden af pumpecyklusser, forlænger dens levetid og sparer energi.
Figur 8: ECO Power-teknologi. Dette diagram sammenligner visuelt tidligere energiforbrug for en given leveringshastighed med den nuværende ECO Power-teknologi og fremhæver energibesparelser på op til 10 %.
7. Vedligeholdelse
Regelmæssig vedligeholdelse sikrer optimal ydeevne og levetid for dit vandværk i huset.
7.1 Rengøring af forfilteret
Kontrollér og rengør det integrerede forfilter (figur 2) regelmæssigt. For at gøre dette skal du afbryde strømmen, udligne systemets tryk, skrue filterhuset af, fjerne og rengøre filterindsatsen under rindende vand. Saml forsigtigt igen, og sørg for, at O-ringen sidder korrekt.
7.2 Vinterisering
Tøm husets vandværk helt inden den første frost for at forhindre skader fra frostvand. Afbryd strømmen, åbn alle haner i trykledningen, og fjern vandaftapningsproppen (Figur 5) for at tømme tanken og pumpehuset. Opbevar enheden et frostfrit sted.
7.3 Generel rengøring
Rengør enhedens yderside med annonceamp klæde. Brug ikke aggressive rengøringsmidler.
8. Fejlfinding
Her er nogle almindelige problemer og deres potentielle løsninger:
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Pumpen starter ikke | Ingen strømforsyning; Motoroverbelastning; Fejl på trykafbryderen | Kontrollér strømtilslutning/sikring; Lad motoren køle af; Kontakt en servicetekniker |
| Pumpen kører, men der kommer ikke noget vand ud | Pumpe ikke fyldt; Luft i sugeledningen; Sugehøjde for høj; Fodventil blokeret | Fyld pumpen med vand; Kontroller sugeledningen for lækager; Reducer sugehøjden; Rengør fodventilen |
| Lavt tryk eller flowhastighed | Forfilter tilstoppet; Luft i systemet; Lækage i trykledningen; Utilstrækkelig vandforsyning | Rengør forfilter; Udluft systemet; Kontroller for lækager; Sørg for tilstrækkelig vandkilde |
| Pumpen tænder og slukker ofte | Lækage i tryksystemet; Fortryk i tryktanken er forkert; Trykafbryder defekt | Kontrollér for lækager; Kontrollér/juster forfyldning af tryktank; Kontakt en servicetekniker |
Hvis du ikke kan løse problemet ved hjælp af denne tabel, bedes du kontakte kundesupport.
9. Garanti og support
Einhell-produkter fremstilles med omhu og gennemgår strenge kvalitetskontroller. Dette produkt er dækket af en producentgaranti. Se venligst garantikortet, der følger med dit køb, for specifikke vilkår og betingelser, herunder garantiperiode og reklamationsprocedurer. For teknisk support, reservedele eller garantikrav bedes du kontakte din autoriserede Einhell-forhandler eller besøge den officielle Einhell-forhandler. webhjemmeside for kontaktoplysninger til kundeservice.
Gem din købskvittering som købsbevis i tilfælde af garantikrav.
