1. Introduktion
Denne brugermanual indeholder vigtige oplysninger om korrekt håndtering, installation og vedligeholdelse af Molex 39-01-2021 Mini-Fit Jr. 5559-seriens 2-positions stikkontakthus. Forståelse af disse instruktioner vil sikre optimal ydeevne og levetid for produktet.

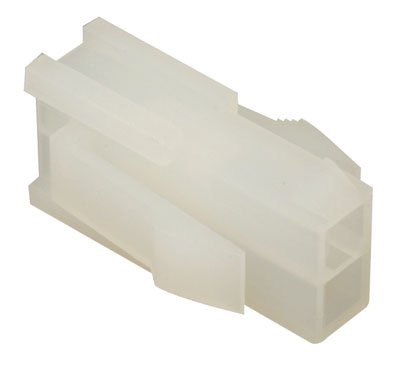

Figur 1: Molex 39-01-2021 Mini-Fit Jr. 5559-seriens 2-positions stikkontakthus. Dette billede viser det naturfarvede (off-white) rektangulære hus med to firkantede åbninger til hanstik og integrerede monteringsører til panel-snap-in-installation.
2. Hvad er inkluderet
Pakken til Molex 39-01-2021 indeholder typisk:
- Molex 39-01-2021 Mini-Fit Jr. 5559-serien 2-positions stikkontakthus (antal pr. pakke)
3. Opsætning og installation
Molex 39-01-2021-stikhuset er designet til sikker panelmontering og krympeterminering af kontakter. Følg disse trin for korrekt installation:
3.1. Opsigelse af kontakt
- Forbered ledninger: Afisoler isoleringen fra ledningsenderne til den anbefalede længde for de specifikke hanben (kontakter), du vil bruge med dette hus.
- Krympekontakter: Brug en passende krympetang til at krympe han-stifterne på de forberedte ledningsender. Sørg for en sikker og pålidelig krympeforbindelse.
- Indsæt kontakter: Sæt forsigtigt de krympede hanstifter ind i de dertil beregnede huller i stikhuset. Tryk, indtil du hører eller mærker et klik, hvilket indikerer, at kontaktens låsetang er gået i indgreb med huset. Træk forsigtigt i ledningen for at bekræfte, at kontakten sidder sikkert fast.
3.2. Panel montering
Dette stikhus har integrerede monteringsører til snap-in panelmontering.
- Forbered paneludskæring: Sørg for, at dit udstyrspanel har de korrekte udskæringsmål til Molex Mini-Fit Jr. 5559-seriens hus. Se de tekniske tegninger for præcise mål.
- Indsæt hus: Juster stikhuset med paneludskæringen.
- Snap-in: Tryk fast og jævnt på stikhuset, indtil dets monteringsører klikker sikkert på plads i paneludskæringen. Kontroller, at huset flugter med paneloverfladen og ikke vakler.
4. Betjeningsvejledning
Når Molex 39-01-2021-stikkets hus er installeret, fungerer det som en stikkontakt til dets modstykke. Sørg for korrekt justering, før stikkene parres. Låsemekanismenamp Funktionen giver en sikker forbindelse, når den er fuldt aktiveret.
5. Vedligeholdelse
Molex 39-01-2021-stikkets hus kræver minimal vedligeholdelse. Hold stikket fri for støv, snavs og fugt. Undersøg det regelmæssigt for tegn på skader eller slid. Brug ikke skrappe kemikalier til rengøring; en blød, tør klud er generelt tilstrækkelig.
6. Fejlfinding
De fleste problemer relateret til stikhuse stammer fra forkert installation eller fysisk skade.
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Stikket sidder ikke korrekt i panelet. | Forkerte dimensioner for paneludskæring; blokering; monteringsører ikke justeret. | Kontroller paneludskæringens dimensioner. Fjern eventuelle forhindringer. Juster igen, og tryk fast og jævnt. |
| Kontakterne låser ikke fast i huset. | Forkert krympning; beskadiget kontakt; kontakt isat forkert. | Sørg for, at kontakterne er korrekt krympet. Undersøg kontakterne for skader. Sæt kontakterne i igen, og sørg for, at de vender korrekt og er fuldt fastspændte. |
| Tilslutningsstikket er ikke korrekt forbundet. | Beskadiget hus; fremmedlegemer i hulrum; forkert justerede stifter. | Undersøg huset for revner eller deformiteter. Rengør hulrum. Sørg for, at kontaktstifterne ikke er bøjede. |
7. Specifikationer
Vigtige tekniske specifikationer for Molex 39-01-2021 Mini-Fit Jr. 5559-seriens 2-positions stikkontakthus:
| Feature | Detalje |
|---|---|
| Serie | Mini-Fit Jr. 5559 |
| Connector Type | Stikhus |
| Kontakttype | Til mandlige pin-kontakter |
| Antal stillinger | 2 |
| Antal rækker | 2 |
| Rækkeafstand | 0.165" (4.20 mm) |
| Monteringstype | Panelmontering, Snap-In |
| Kontaktopsigelse | Crimp |
| Fastgørelsestype | Låsning Ramp |
| Farve | Naturlig |
| Fabrikant | Molex |
8. Garanti og support
Specifikke garantioplysninger for Molex 39-01-2021-stikhuset findes ikke i denne manual. For detaljerede garantivilkår, teknisk support eller yderligere forespørgsler, kontakt venligst Molex direkte eller henvend dig til deres officielle hjemmeside. webKøb altid fra autoriserede distributører for at sikre produktets ægthed og berettigelse til support.
