1. Introduktion
Denne manual indeholder vigtige oplysninger om korrekt installation, betjening og vedligeholdelse af dine EARTHQUAKE Sound EWS800 Edgeless Series 8-tommer vægmonterede højttalere. Læs venligst denne manual grundigt inden installation, og gem den til senere brug. EWS800-højttalerne er designet til at levere hi-fi-lyd med en diskret, rammeløs æstetik, der passer problemfrit ind i dit opholdsrum.
2. Sikkerhedsoplysninger
Overhold følgende sikkerhedsforanstaltninger for at forhindre skader på højttalerne eller personskade:
- Sørg for strøm til ampFjernbetjeningen eller modtageren er slukket, før du foretager nogen tilslutninger.
- Overskrid ikke den maksimale effekt på 500 watt for at forhindre beskadigelse af højttaleren.
- Brug en højttalerledning med passende tykkelse til din installation.
- Kontakt en kvalificeret installatør, hvis du er usikker på nogen del af installationsprocessen.
- Hold højttalerne væk fra fugt og ekstreme temperaturer. Disse højttalere er ikke vandtæt.
3. Pakkens indhold
Bekræft at alle varer er til stede i din pakke:
- EARTHQUAKE Sound EWS800 Edgeless Series væghøjttaler (2 enheder)
- Malbare gitre (2 enheder)
- Instruktionsmanual (dette dokument)
Billede: Detailemballagen til EWS800-højttalerne, der viser produktdetaljer og funktioner.
4. Produktfunktioner
EARTHQUAKE Sound EWS800-højttalerne har avanceret design og teknologi for overlegen lydgengivelse og problemfri integration:
- Rammeløst design: Minimerer synlighed for et rent og integreret udseende.
- Højtydende drivere: Har en 8-tommer Kevlar-keglewoofer til dyb bas og en 1-tommer silkedome NEO drejelig diskant for klare diskanter.
- Lydtilpasning: Udstyret med +/- 3dB justeringsknapper for bas og diskant for at optimere lyden til rumakustik og personlige præferencer.
- Nem installation: Anvender en Turn-N-Lock-mekanisme for sikker og effektiv montering.
- Malerbart gitter: Magnetisk fastgjorte gitre kan males, så de matcher din vægfarve.
- Forgyldte terminaler: Fjederbelastede terminaler sikrer en pålidelig forbindelse.
5. Opsætning og installation
Følg disse trin for at installere dine EWS800 væghøjttalere:
5.1 Planlægning af installationen
- Vælg en passende placering på din væg, og sørg for, at der ikke er nogen forhindringer (f.eks. stolper, elledninger, VVS).
- Sørg for, at der er tilstrækkelig dybde i væghulrummet til højttaleren (se specifikationerne).
- Træk højttalerkabler fra din amphøjttaler/modtager til de valgte højttalerplaceringer.
5.2 Skæring af åbningen
- Brug den medfølgende skabelon (hvis medfølger, eller se udskæringsmålene i specifikationerne) til at markere åbningen på væggen.
- Skær forsigtigt åbningen ud med en gipsrundsav eller lignende værktøj.
5.3 Tilslutning af højttaleren
- Fjern cirka 1,25 cm isolering fra enderne af din højttalerledning.
- Tryk ned på de forgyldte fjederbelastede terminaler på højttaleren, og isæt de tilsvarende positive (+) og negative (-) ledninger. Sørg for korrekt polaritet.
Billede: Bagsiden af EWS800-højttaleren, der viser de interne komponenter, delefiltret og de fjederbelastede ledningsterminaler.
5.4 Montering af højttaleren
- Sæt forsigtigt højttaleren ind i vægåbningen.
- Spænd Turn-N-Lock-monteringsskruerne, der er placeret på den forreste skærm. Dette vil rotere monteringsklodsen.ampbag væggen og fastgør højttaleren. Spænd ikke for hårdt.
Billede: En sideprofile af EWS800-højttaleren, der illustrerer den udvidede Turn-N-Lock-clampbruges til at fastgøre højttaleren inde i væggen.
Billede: En top-down view af EWS800-højttaleren, der fremhæver Turn-N-Lock-monteringsmekanismen.
5.5 Montering af risten
- Juster det magnetiske gitter med højttalerbaffelen. Magneterne holder det sikkert på plads.
- Gitteret kan males, så det matcher din vægfarve, inden det monteres.
Billede: Det hvide, malbare magnetiske gitter, der er designet til at dække EWS800-væghøjttaleren og giver en plan overflade.

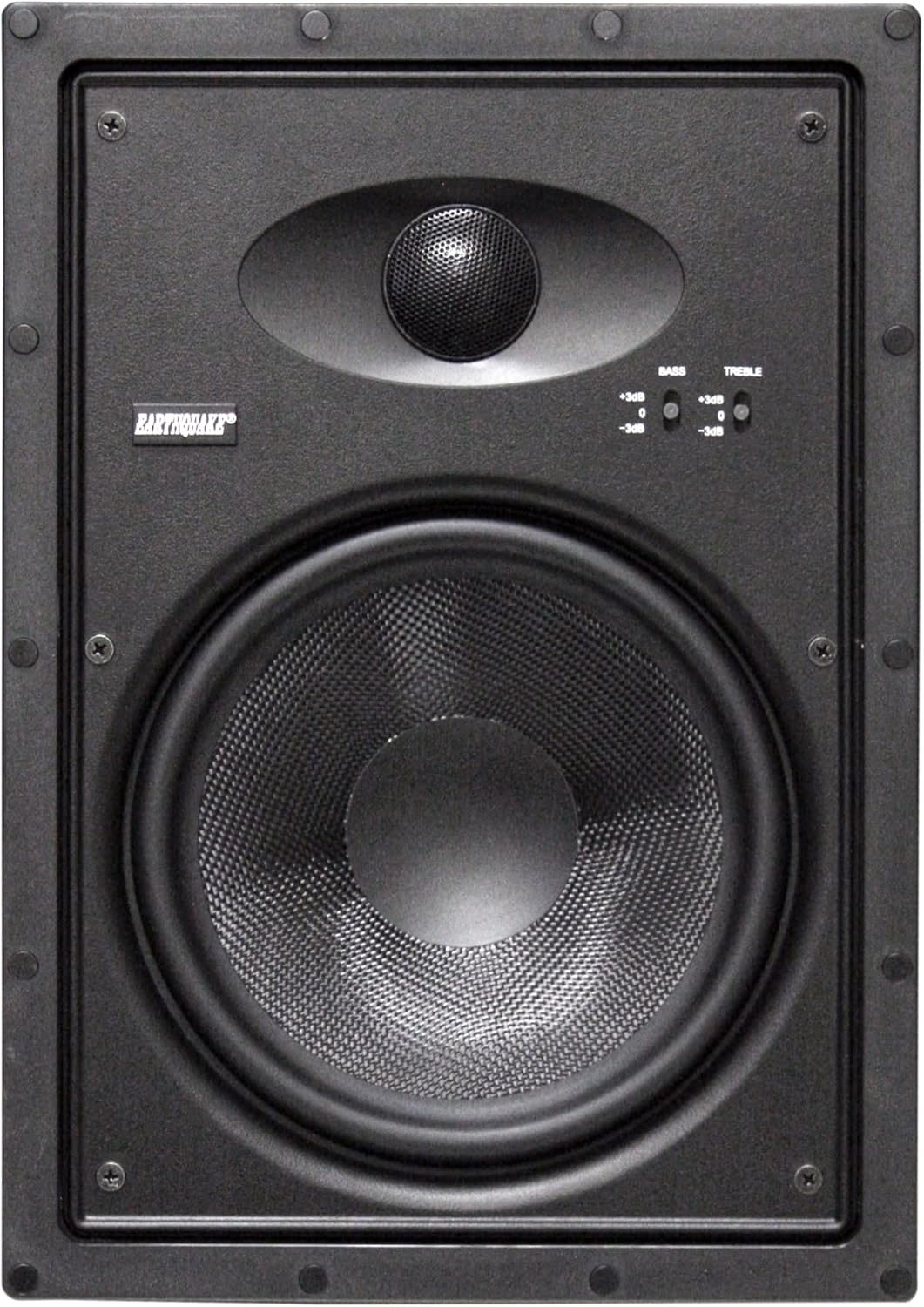

Billede: Forsiden af EWS800-væghøjttaleren, der viser 8-tommer bashøjttaleren, 1-tommer diskanthøjttaleren og lydjusteringsknapperne.
6. Betjeningsvejledning
Når EWS800-højttalerne er installeret, kræver de minimal betjening. De primære justeringer foretages via bas- og diskantknapperne, der er placeret på den forreste baffel.
6.1 Lydjusteringsknapper
EWS800 har to +/- 3dB justeringsknapper til finjustering af lydudgangen:
- Basjustering: Justerer lavfrekvensudgangen. Brug +3dB for mere udtalt bas, -3dB for reduceret bas eller 0dB for en neutral respons.
- Diskantjustering: Justerer højfrekvensudgangen. Brug +3dB for lysere diskanter, -3dB for blødere diskanter eller 0dB for en neutral respons.
Eksperimentér med disse indstillinger for at matche dit rums akustik og personlige lyttepræferencer. Disse justeringer foretages typisk én gang efter installationen.
7. Vedligeholdelse
EWS800-højttalerne er designet til lang holdbarhed med minimal vedligeholdelse.
- Rensning: Tør forsigtigt gitrene og højttaleroverfladerne af med en blød, tør klud. Brug ikke skrappe kemikalier eller slibende rengøringsmidler.
- Fjernelse af gitter: De magnetiske gitre kan nemt fjernes for rengøring eller maling. Vær forsigtig, når du fjerner dem, så de ikke bøjes.
- Miljøforhold: Undgå at udsætte højttalerne for høj luftfugtighed eller direkte sollys, da dette kan nedbryde materialerne over tid.
8. Fejlfinding
Hvis du støder på problemer med dine EWS800-højttalere, kan du se følgende almindelige problemer og løsninger:
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Ingen lyd | Forkert ledningsføring, ampLifier slukket, kildeproblem. | Kontroller højttalerledningernes tilslutninger for korrekt polaritet og sikker fastgørelse. ampFjernsynet/modtageren er tændt, og inputkilden er valgt korrekt. |
| Forvrænget lyd | Overkørsel ampstrømforsyning, løse forbindelser, beskadiget højttaler. | Reducere ampKontroller alle tilslutninger. Hvis forvrængning fortsætter ved lav lydstyrke, kan højttaleren være beskadiget; kontakt support. |
| Svag bas/diskant | Lydjusteringsknapperne er indstillet forkert. | Juster +/- 3dB bas- og diskant-knapperne på højttalerbaffelen efter dine præferencer. |
| Højttaler ikke sikker | Montering clamper ikke fuldt engageret. | Spænd forsigtigt Turn-N-Lock-monteringsskruerne, indtil højttaleren sidder fast i vægåbningen. Spænd ikke for hårdt. |
9. Specifikationer
Tekniske specifikationer for EARTHQUAKE Sound EWS800 Edgeless Series vægmonterede højttalere:
| Feature | Specifikation |
|---|---|
| Model | EWS800 |
| Højttaler type | 2-vejs væghøjttaler |
| Bashøjttaler | 8-tommer Kevlar-kegle |
| Tweeter | 1 cm Silk Dome NEO drejelig |
| Strømhåndtering | 500 Watt Maks |
| Impedans | 8 Ohm |
| Frekvensrespons | 30Hz - 20kHz |
| Følsomhed | 89dB @ 1W/1M |
| Justeringer | +/- 3dB bas- og diskantkontakter |
| Produktmål (H x B x D) | 13.75" x 9.75" x 4.06" (349 mm x 248 mm x 103 mm) |
| Udskæringsmål (H x B) | 12.75" x 8.75" (324 mm x 222 mm) (Estimeret baseret på produktets dimensioner og typisk ramme) |
| Monteringsdybde | 4.06" (103 mm) |
| Vægt (pr. højttaler) | 5.83 lbs (2.64 kg) (Samlet parvægt 11.66 lbs) |
| Grille | Magnetisk, kan males |
| Indkapslingsmateriale | Slagfast ABS-plast |
Billede: Et diagram, der illustrerer de fysiske dimensioner af EWS800-højttaleren, inklusive højde, bredde og dybde.
10. Garantioplysninger
EARTHQUAKE Sound EWS800 Edgeless Series vægmonterede højttalere leveres med en begrænset garanti. For specifikke vilkår, betingelser og garantiens varighed henvises til den officielle EARTHQUAKE Sound-side. webwebstedet eller kontakt deres kundesupport direkte. Gem din købsbevis til garantikrav.
11. Support
For teknisk assistance, fejlfinding ud over denne manual eller garantiforespørgsler, bedes du kontakte EARTHQUAKE Sounds kundesupport. Du kan finde kontaktoplysninger og yderligere ressourcer på den officielle EARTHQUAKE Sound-side. webwebsted: www.earthquakesound.com
