KNIPEX 97 71 180 Krympetang til ledningsrør Brugsanvisning

1. Introduktion

Denne manual indeholder vigtige instruktioner til sikker og effektiv brug, vedligeholdelse og pleje af din KNIPEX 97 71 180 krympetang til ledningsrør. Læs venligst denne manual grundigt, inden du bruger værktøjet, og gem den til senere brug.

2. Sikkerhedsoplysninger

Overhold altid følgende sikkerhedsforanstaltninger, når du bruger krympetangen:

• Øjenbeskyttelse: Brug altid passende øjenbeskyttelse for at forhindre skader fra flyvende genstande.
• Inspektionsværktøj: Før hver brug skal tangen kontrolleres for skader, slid eller løse dele. Brug ikke beskadigede værktøjer.
• Korrekt anvendelse: Brug kun tangen til det tilsigtede formål: krympning af ledningsrør. Brug den ikke som hammer, brækjern eller til at skære i hærdede materialer.
• Sikkert arbejdsemne: Sørg for, at ledningen og hylsen er korrekt placeret og stabile inden krympning.
• Hold hænderne klare: Hold fingre og andre kropsdele væk fra pressekæberne under drift.
• Opbevaring: Opbevar værktøjet et tørt og sikkert sted, utilgængeligt for børn.

3. Produktet er slutview

KNIPEX 97 71 180 krympetangen er designet til pålidelig krympning af ledningsrør. Vigtigste funktioner:

• Præcisionskrimpning professionelfiles til forskellige ferrulestørrelser.
• Ergonomiske håndtag for komfortabel betjening.
• Holdbar konstruktion for lang levetid.

Figur 1: Overview af KNIPEX 97 71 180 krympetangen. Billedet viser tangen med røde håndtag og kæber af poleret stål, der viser de forskellige krympefunktioner.files og KNIPEX-brandingen.

4. Opsætning

KNIPEX 97 71 180 krympetangen er klar til brug lige fra emballagen. Samling er ikke nødvendig. Sørg for, at værktøjet er rent og fri for emballagematerialer før første brug.

5. Betjeningsvejledning

Følg disse trin for korrekt krympning af ledningsrør:

1. Forbered ledningen: Afisoler isoleringen fra enden af ​​ledningen til den passende længde til den anvendte hylsterring. Den afisolerede længde skal matche længden af ​​metalrøret på hylsterringen.
2. Indsæt ledning i hylsen: Sæt den afisolerede ende af ledningen helt ind i ferrulen. Sørg for, at alle tråde er indeholdt i ferrulens metalrør.
3. Vælg Crimping Profile: Identificér den korrekte krympemaskinefile på den tangen, der matcher størrelsen på din ledningsring. Tangen har flere fordelefiles til forskellige ferrulestørrelser (f.eks. 1.5, 2.5, 4, 6, 10, 16 mm²).
4. Position Ferrule: Placer ferrulen, med tråden isat, i den valgte krympeprofilfile Sørg for, at rørringen sidder fast og firkantet i kæberne.

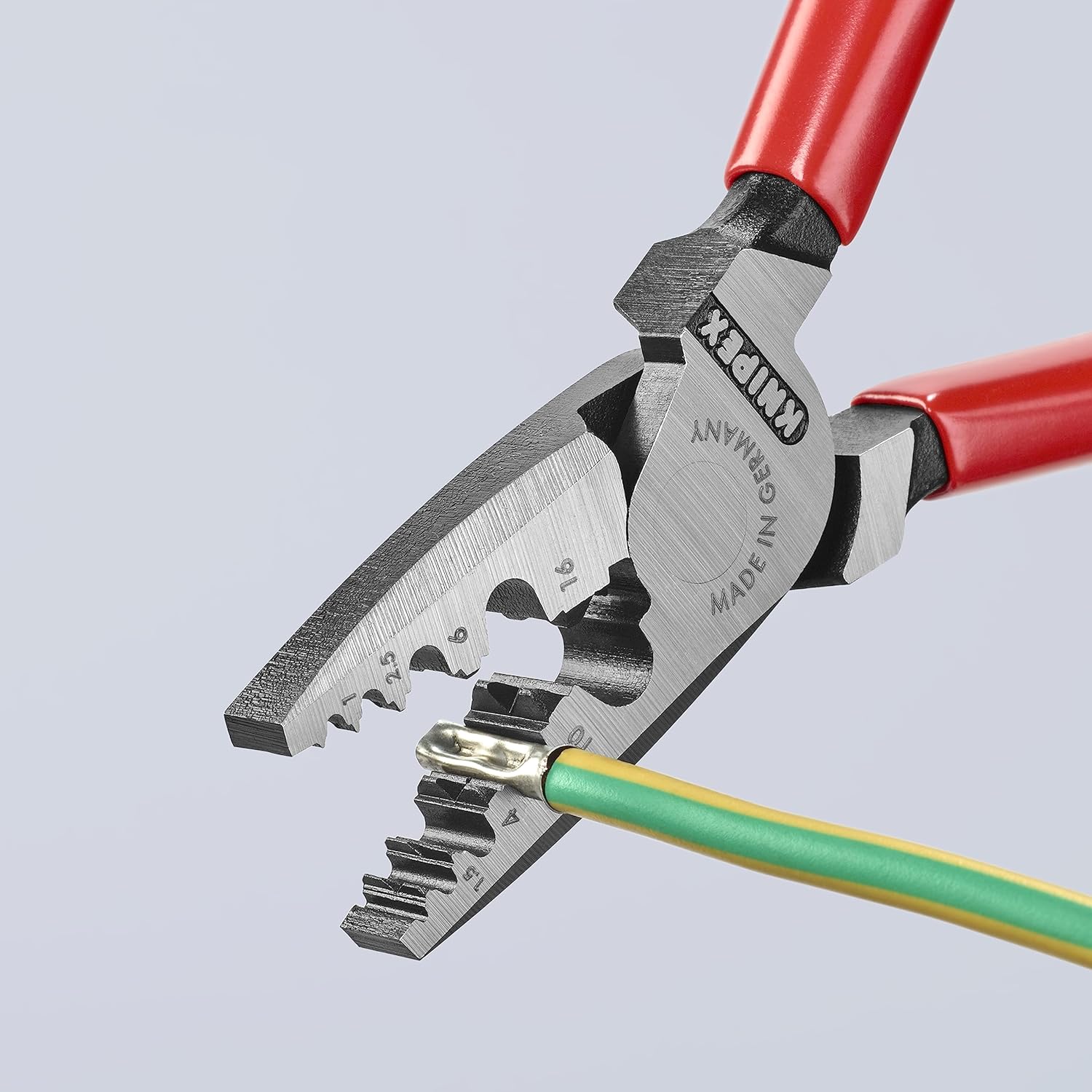

Figur 2: Billedet viser en ledningsrør med en grøn og gul ledning indsat i tangens krympekæber, klar til krympning. Rørrøret er placeret i den passende størrelse rille.
5. Udfør krympning: Klem tanghåndtagene fast og helt sammen, indtil krympningen er færdig. Tangen er designet til at anvende det korrekte tryk for en sikker krympning.


Figur 3: Dette billede viser en tangen, der er i gang med at krympe en trådhylse. Kæberne er delvist lukkede og komprimerer hylsen omkring trådene.

6. Inspicer krympet forbindelse: Efter krympningen slippes håndtagene, og rørringen fjernes. Undersøg krympningen visuelt for korrekt formning. Rørringen skal være sikkert fastgjort til ledningen, og ledningerne må ikke være synlige eller løse. En forsigtig trækprøve kan bekræfte forbindelsens integritet.


Figur 4: Billedet viser en fuldt krympet ledningsrør, der er sikkert fastgjort til ledningen, hvilket demonstrerer en vellykket krympning. Tangen er åben og afslører den krympede rørrør.

6. Vedligeholdelse

• Rensning: Efter hver brug skal tangen tørres af med en tør klud for at fjerne snavs, støv eller affald. Ved genstridigt snavs kan en let tør klud bruges.amp klud kan bruges, efterfulgt af grundig tørring.
• Smøring: Påfør med jævne mellemrum en lille mængde let maskinolie på drejepunkterne for at sikre jævn drift og forhindre rust.
• Opbevaring: Opbevar tangen tørt for at forhindre korrosion. Hold den væk fra ætsende kemikalier.

7. Fejlfinding

Hvis du støder på problemer under driften, skal du overveje følgende:

• Dårlig krympekvalitet:
  • Sørg for den korrekte krympeprofile er valgt for ferrulestørrelsen.
  • Kontroller, at ledningen er helt indsat i ferrulen, og at alle tråde er fanget.
  • Påfør tilstrækkeligt tryk ved at lukke tanghåndtagene helt.
• Vanskeligheder med at klemme håndtag:
  • Kontrollér, om den korrekte ferrulestørrelse bruges til den valgte krympeprofileBrug af en overdimensioneret ferrule kan gøre krympning vanskelig.
  • Smør drejepunkterne, hvis tangen føles stiv.

8. Specifikationer

9. Garanti og support

For information om garantidækning, produktsupport eller service henvises til den officielle KNIPEX-side. webwebstedet eller kontakt KNIPEX kundeservice direkte. Kontaktoplysninger kan typisk findes på producentens emballage eller webwebsted.

Fabrikant: KNIPEX Værktøj LP

Webwebsted: www.knipex.com
