Troy-Bilt TB22 25cc 2-takts buet aksel benzintrimmer brugermanual

Vigtige sikkerhedsoplysninger

ADVARSEL: Dette produkt indeholder kemikalier, der af staten Californien vides at forårsage kræft og fødselsdefekter eller anden reproduktionsskade.

Brug altid passende brændstof og håndter forsigtigt for at undgå spild eller brand. Læs og forstå hele brugermanualen, før du bruger trimmeren.

Produkt overview

Troy-Bilt TB22 EC benzindrevne græstrimmer er drevet af en robust 25cc 2-taktsmotor. Den er kompatibel med TrimmerPlus-tilbehør, hvilket giver alsidighed og brugervenlighed. Trimmeren har et SpringAssist-startsystem, et justerbart håndtag og et bumphead med en 17-tommer skærebredde. Det justerbare håndtag med flere positioner er designet til at reducere vibrationer og træthed hos brugeren.

Nøglefunktioner:

• Drevet af en robust 25cc 2-takts benzinmotor med SpringAssist startteknologi for nem betjening. Kompatibel med JumpStart (JumpStart sælges separat).
• Buet skaftdesign giver optimal komfort og en direkte view af skærelinjen under trimning.
• Multipositionsjusterbart håndtag reducerer vibrationer og træthed hos føreren.
• Udstyret med et 17-tommer skæreskår og et dobbelt bumphoved.
• Accepterer TrimmerPlus-tilbehør, hvilket muliggør omdannelse til en blæser, kantskærer og mere.

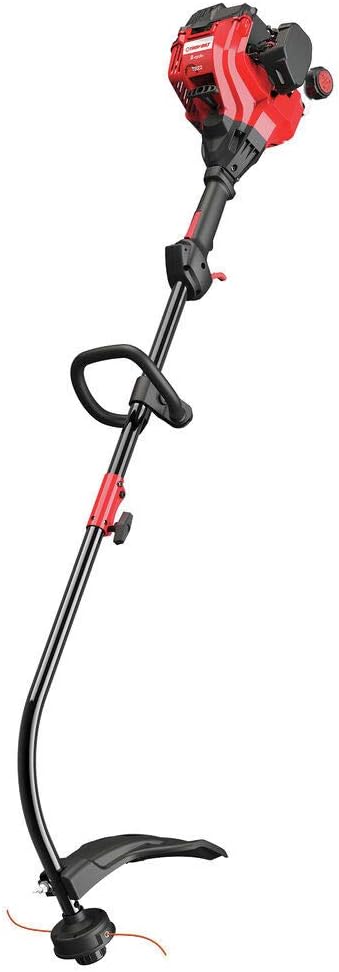

Figur 1: Forside view af Troy-Bilt TB22 benzintrimmeren.

Figur 2: Vinklet view af Troy-Bilt TB22 gastrimmeren, der fremhæver den buede skaft.

Figur 3: Side view af Troy-Bilt TB22 benzintrimmeren, der viser den fulde længde.

Figur 4: Top-down view af Troy-Bilt TB22 benzintrimmeren, der illustrerer dens overordnede design.

Figur 5: Nærbillede af TB22's 2-taktsmotor, der viser brændstofdækslet og startmekanismen.

Figur 6: Nærbillede af trimmerhovedet og det buede akselforbindelsespunkt.

Figur 7: Akselforbindelsespunktet, der viser, hvor TrimmerPlus-tilbehør kan tilsluttes.

Opsætning

Forsamling:

1. Pak alle komponenter ud af emballagen.
2. Fastgør trimmerhovedet til hovedakslen, og sørg for, at det klikker sikkert på plads.
3. Juster multipositionshåndtaget til en behagelig betjeningshøjde, og spænd låsemekanismen.
4. Sørg for, at alle forbindelser er faste, før du fortsætter.

Brændstofpåfyldning af trimmeren:

• TB22 bruger en 2-taktsmotor, der kræver en specifik blanding af benzin og olie. Se motorproducentens anvisninger for det korrekte blandingsforhold (typisk 40:1 eller 50:1).
• Brug frisk, ren, blyfri benzin med et oktantal på 87 eller højere.
• Bland brændstoffet i en separat, godkendt brændstofbeholder.
• Hæld forsigtigt det blandede brændstof i trimmerens brændstoftank, og undgå at overfylde.
• FORSIGTIGHED: Tank altid op i et godt ventileret område, væk fra åben ild eller gnister.

Betjeningsvejledning

Start af trimmeren:

1. Placer trimmeren på en flad, stabil overflade.
2. Start motoren ved at trykke flere gange på primerpumpen, indtil der er synligt brændstof.
3. Indstil chokeren til "FULD CHOKE"-positionen.
4. Træk fast og jævnt i startsnoren, indtil motoren forsøger at starte (normalt 1-3 træk).
5. Når motoren "popper" eller forsøger at starte, skal du flytte chokeren til "HALV CHOKE"-positionen.
6. Træk i startsnoren igen, indtil motoren starter.
7. Lad motoren varme op i et par sekunder, og flyt derefter chokeren til "RUN"-positionen.
8. Hvis motoren ikke starter efter flere træk, skal du se afsnittet Fejlfinding.

Brug af trimmeren:

• Brug passende sikkerhedsudstyr, herunder øjenbeskyttelse, høreværn, lange bukser og robust fodtøj.
• Hold trimmeren fast med begge hænder, og hold en balanceret stilling.
• Hold skærehovedet væk fra din krop og andre genstande.
• For at forlænge skærelinjen skal du banke bumphovedet let mod jorden, mens motoren kører med fuld gas.
• Trim græs og ukrudt ved at svinge trimmeren i en jævn, fejende bevægelse.
• Undgå at ramme hårde genstande som sten, hegn eller beton, da dette kan beskadige tråden eller trimmeren.

TrimmerPlus-tilbehørssystem:

Troy-Bilt TB22 er kompatibel med en række TrimmerPlus-tilbehør, så du kan omdanne din græstrimmer til forskellige udendørs elværktøjer.

Sådan tilslutter du et TrimmerPlus-tilbehør:

1. Sørg for, at trimmerens motor er slukket og afkølet.
2. Find tilbehørskoblingen på trimmerakslen.
3. Juster tilbehøret med koblingen, og skub det ind, indtil det klikker på plads.
4. Spænd låseknappen eller håndtaget for at fastgøre tilbehøret.
5. Se altid manualen til det specifikke TrimmerPlus-tilbehør for detaljerede instruktioner om brugen og sikkerhedsforanstaltninger.

Opretholdelse

Regelmæssig vedligeholdelse sikrer optimal ydeevne og forlænger levetiden på din Troy-Bilt TB22 trimmer.

Efter hver brug:

• Rengør trimmerens yderside med enamp klæde.
• Undersøg skæretråden for slid, og udskift den om nødvendigt.
• Kontroller for løse fastgørelseselementer, og spænd dem.

Månedlig/sæsonbestemt vedligeholdelse:

• Rengør eller udskift luftfilteret.
• Undersøg og rengør tændrøret. Udskift det, hvis det er slidt eller snavset.
• Kontroller brændstoffilteret, og udskift det, hvis det er tilstoppet.
• Smør gearhovedet (se de specifikke instruktioner i den fulde manual, hvis relevant).
• Tøm brændstoffet af til langtidsopbevaring, eller brug en brændstofstabilisator.

For detaljerede vedligeholdelsesprocedurer henvises altid til den komplette brugermanual.

Fejlfinding

Hvis problemerne fortsætter efter at have forsøgt disse løsninger, skal du kontakte en kvalificeret servicetekniker.

Specifikationer

Garanti og support

Troy-Bilt tilbyder en 2-års begrænset garanti på TB22 EC gas-snærtrimmeren. For specifikke garantivilkår henvises til den officielle garantidokumentation, der følger med dit produkt.

For yderligere support, reservedele eller service, besøg venligst den officielle Troy-Bilt webwebsted eller kontakt deres kundeservice.

En omfattende brugermanual i PDF-format kan downloades: Download brugermanual (PDF)
