1. Introduktion
Denne manual indeholder vigtige oplysninger til sikker og effektiv installation, drift og vedligeholdelse af Schneider Electric Merten MEG5136-0000 drejelysdæmperen. Denne enhed er designet til at styre belysning fra 20 W til 315 W ved 230 V AC. Den er egnet til både ohmske og kapacitive belastninger, herunder glødepærer, 230 V halogenpærer.amps, og dæmpbar lavvolumentage halogen lamps med elektroniske transformere.
2. Produktet er slutview
MEG5136-0000 er en robust og pålidelig lysdæmperindsats med en drejeknap til justering af lysstyrken og en integreret trykknap til at tænde og slukke lyset. Den er konstrueret til brugervenlighed og holdbarhed.
Nøglefunktioner:
- Belastningskompatibilitet: Styrer elektroniske transformere og glødepærer (ohmske og kapacitive belastninger).
- Integreret kontakt: Udstyret med en trykknap til tænd/sluk-funktion.
- Stille drift: Designet til brummenfri ydeevne.
- Sikkerhedsfunktioner: Modstandsdygtig over for kortslutninger og inkluderer overbelastningsbeskyttelse for at beskytte lamps og enheden.
- Konfiguration: 1-polet, 2-vejs roterende lysdæmper.
- Effektområde: Understøtter belastninger fra 20W til 315W.

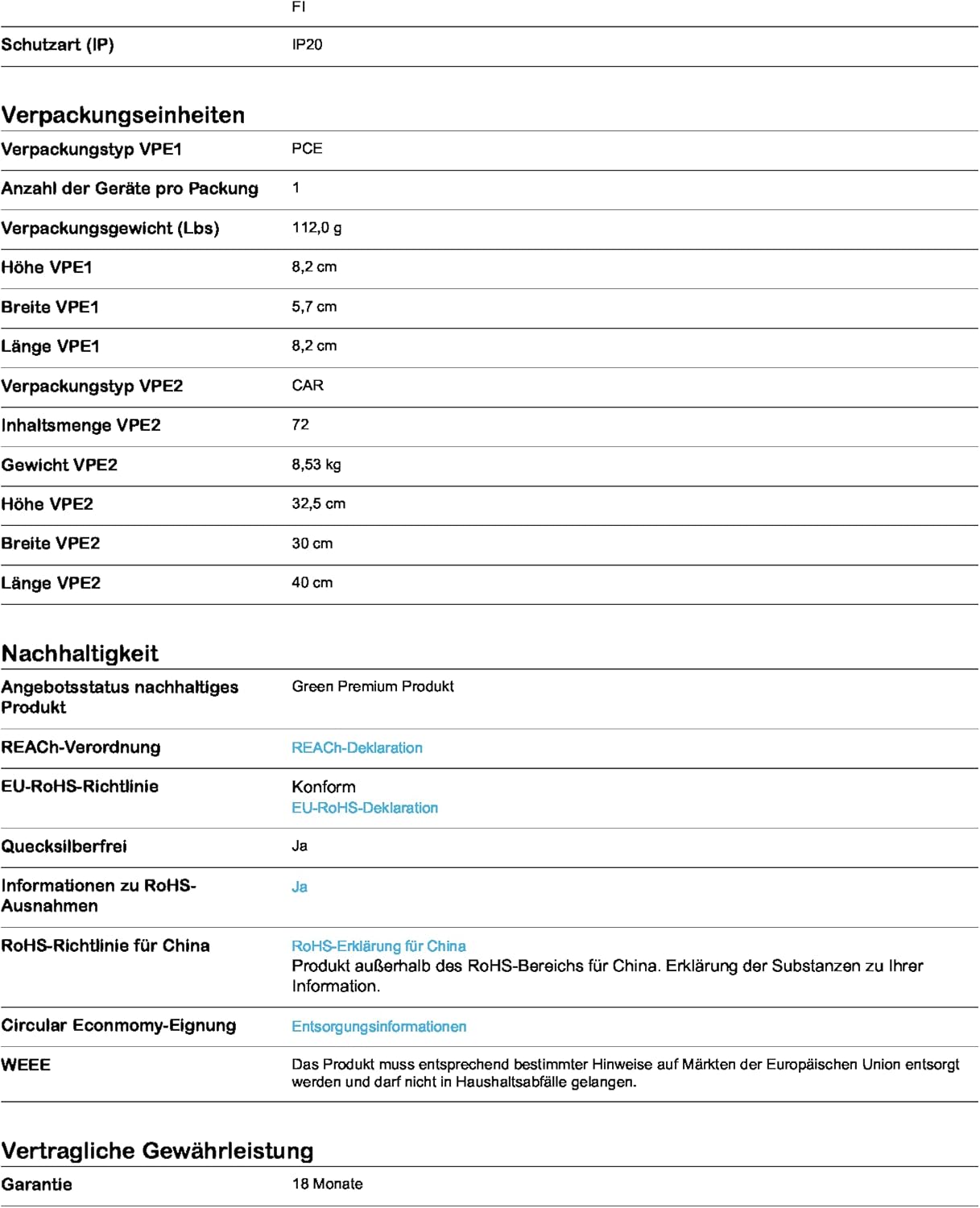

3. Specifikationer
Følgende tabel beskriver de tekniske specifikationer for Schneider Electric Merten MEG5136-0000 drejelysdæmper.
| Specifikation | Værdi |
|---|---|
| Fabrikant | Schneider Electric |
| Modelnummer | MEG5136-0000 |
| Produktmål (L x B x H) | 5.5 x 7.1 x 7.1 cm |
| Vægt | 99.79 gram |
| Farve | Sølv |
| Materiale | Metal |
| Mængde pr. Pakke | 1 stk |
| Batterier kræves/medfølger | Ingen |
| Lysdæmper type | Roterende lysdæmper (faseafbrydelse, R, C) |
| Skift funktion | 1-polet, 2-vejs |
| Kompatibilitet mellem belastningstyper | Glødelampe lamps, 230V halogen lamps, Dæmpbar lavvolumentage halogen lamps med elektroniske transformere |
| Effekt rækkevidde | 20-315 W |
| Nominel strøm/voltage | 10 A ved 230 V AC |
| Beskyttelsesfunktioner | Kortslutnings- og overbelastningsbeskyttelse med automatisk nulstilling |
| Tilslutningsterminaler | Skrueterminaler |
| Terminalforbindelseskapacitet | 1.5-2.5 mm² (stift og fleksibelt kabel) |
| Monteringsdybde | 28 mm |
| Beskyttelsesklasse (IP) | IP20 |
4. Installation
Vigtige sikkerhedsoplysninger: Installationen skal udføres af en kvalificeret elektriker i overensstemmelse med alle lokale og nationale el-forskrifter. Afbryd altid strømmen ved hovedafbryderen, før du påbegynder elektrisk arbejde.
Installationstrin:
- Forbered ledningsføring: Sørg for, at strømforsyningen til kredsløbet er slukket. Afisoler ca. 10-12 mm isolering fra enderne af de elektriske ledninger.
- Tilslut ledninger: Se ledningsdiagrammet på bagsiden af lysdæmpermodulet (Figur 4.1). Tilslut faselederen (L), den omskiftelige faseleder (L med pil eller X) og neutrallederen (N), hvis relevant, til de tilsvarende skrueterminaler. De hurtigskårne skruer og de tydelige tilslutningsmuligheder muliggør enkel montering.
- Monter lysdæmperindsats: Placer lysdæmperindsatsen i vægdåsen. Brug justeringsmærkerne og de lange kløer til at fastgøre den ordentligt.
- Fastgør frontplade: Fastgør den dekorative frontplade og drejeknappen (sælges separat) på lysdæmperindsatsen.
- Gendan strøm: Når installationen er færdig, og alle forbindelser er sikre, skal strømmen til kredsløbet genoprettes ved hovedafbryderen.
Bekræftelse efter installation: Designet muliggør verifikation af installerede afbrydere uden fuldstændig adskillelse, hvilket forenkler kontrollen.
5. Betjening
Det er ligetil at betjene Schneider Electric Merten MEG5136-0000 drejelysdæmperen:
- Tænd/sluk: Tryk hårdt på drejeknappen for at tænde eller slukke de tilsluttede lys.
- Justering af lysstyrke: Drej knappen med uret for at øge lysstyrken og mod uret for at mindske den.
6. Vedligeholdelse
Schneider Electric Merten MEG5136-0000 lysdæmperen kræver minimal vedligeholdelse for at sikre langvarig ydeevne.
- Rensning: Brug en blød, tør klud til at rengøre overfladen på lysdæmperen. Brug ikke slibende rengøringsmidler, opløsningsmidler eller stærke kemikalier, da disse kan beskadige overfladen eller de indvendige komponenter.
- Inspektion: Undersøg regelmæssigt lysdæmperen for synlige skader eller løse forbindelser. Hvis der findes problemer, skal strømmen afbrydes og en kvalificeret elektriker kontaktes.
Der er ingen dele inde i lysdæmpermodulet, som kan repareres af brugeren. Forsøg ikke selv at åbne eller reparere enheden.
7. Fejlfinding
Hvis du støder på problemer med din lysdæmper, kan du se følgende almindelige problemer og løsninger:
- Lysene tænder ikke:
- Kontroller om hovedafbryderen er udløst.
- Sørg for, at lysdæmperen er korrekt tilsluttet, og at tilslutningerne er sikre (kontakt en kvalificeret elektriker).
- Kontroller, at pæren/pærerne fungerer og er korrekt installeret.
- Lysene dæmpes eller flimrer ikke:
- Bekræft, at den tilsluttede lyskilde er dæmpbar og kompatibel med en faseafbryder (R, C) lysdæmper.
- Sørg for det samlede wattage af de tilsluttede lys er inden for lysdæmperens angivne område (20-315 W).
- Tjek for løse ledningsforbindelser.
- Lysdæmperen har overbelastningsbeskyttelse; hvis den har været overbelastet, kan den midlertidigt ophøre med at fungere. Reducer belastningen, og lad den nulstille.
- Dimmer føles varm:
- Det er normalt, at lysdæmpere genererer varme under drift. Hvis det føles for varmt, skal du dog sørge for, at belastningen er inden for det angivne område, og at der er tilstrækkelig ventilation i vægdåsen. Hvis problemet fortsætter, skal du kontakte en elektriker.
Ved problemer, der ikke er nævnt her, eller hvis fejlfindingstrinene ikke løser problemet, skal du kontakte Schneider Electrics kundesupport eller en kvalificeret elektriker.
8. Garanti og support
Garantioplysninger:
Schneider Electric Merten MEG5136-0000 drejelig lysdæmper leveres med en kontraktlig garanti på 18 måneder fra købsdatoen. Gem venligst din købsbevis i tilfælde af garantikrav.
Kundesupport:
For teknisk assistance, produktforespørgsler eller garantikrav, kontakt venligst Schneider Electrics kundeservice via deres officielle webwebsted eller lokale supportkanaler. Se produktemballagen eller Schneider Electrics officielle webwebsted for kontaktoplysninger.
