Indledning
Tak for købetasinPower Dynamics PV240BT 4-zoners hi-fi-stereoanlægget AmpDenne manual indeholder vigtige oplysninger til sikker og effektiv drift af din ampLæs venligst denne manual grundigt, inden du bruger enheden, for at sikre korrekt opsætning og maksimere dens ydeevne. Gem denne manual til senere brug.
Sikkerhedsinstruktioner
Overhold altid følgende sikkerhedsforanstaltninger for at undgå elektrisk stød, brand eller beskadigelse af enheden.
- Udsæt ikke enheden for regn eller fugt.
- Åbn ikke c'enasing. Der er ingen dele indeni, som kan serviceres af brugeren. Overlad al service til kvalificeret personale.
- Sørg for tilstrækkelig ventilation omkring enheden. Bloker ikke ventilationsåbningerne.
- Placer enheden på en stabil, plan overflade.
- Tag stikket ud af stikkontakten før rengøring eller når apparatet ikke er i brug i længere perioder.
- Brug kun den specificerede strømforsyning.
- Hold enheden væk fra varmekilder, direkte sollys og for meget støv.
Pakkens indhold
Ved udpakning skal du sørge for, at alle nedenstående varer er til stede og i god stand:
- Power Dynamics PV240BT Amplifier enhed
- Instruktionsmanual
- Fjernbetjening
- Strømkabel
Produktegenskaber
Power Dynamics PV240BT ampLifier tilbyder en række funktioner designet til alsidige lydapplikationer:
- Multizone HiFi-stereo ampHøjttaler med 4x 100W output fordelt på fire separate zoner, hver med uafhængig lydstyrkekontrol.
- Indbygget Bluetooth 4.2-modtager til pålidelig trådløs lydstreaming fra smartphones, tablets eller bærbare computere.
- Integreret USB/SD MP3-afspiller og FM-radio med digitalt LCD-display.
- AUX-indgang til tilslutning af eksterne lydenheder.
- Dobbelte mikrofonindgange med separate lydstyrkeknapper og ekkoeffekt samt talkover-funktion.
- Optiske/koaksiale porte, dobbelt RCA ind/ud og subwooferudgang for omfattende tilslutningsmuligheder.
- Inkluderer en fjernbetjening for praktisk betjening.
Produkt overview
Figur 1: Front view af Power Dynamics PV240BT ampløfter, showcasindens betjeningselementer og display.
Figur 2: 400W ampLifier har fire uafhængige zoner, hver med sin egen lydstyrkekontrol til multirumslyddistribution.
Opsætning
1. Placering
Placer ampPlacer apparatet på en flad, stabil overflade med tilstrækkelig ventilation. Sørg for, at der er tilstrækkelig plads omkring enheden til varmeafledning. Undgå at placere det i nærheden af varmekilder eller i direkte sollys.
2. Strømtilslutning
Tilslut det medfølgende strømkabel til AC IN-stikket på bagpanelet af ampog derefter til en passende stikkontakt. Sørg for, at tænd/sluk-knappen på frontpanelet er i OFF-positionen, før du tilslutter.
3. Højttalerforbindelser
Tilslut dine højttalere til de tilsvarende højttalerterminaler på bagpanelet. PV240BT har fire højttalerudgangszoner. Sørg for korrekt polaritet (+ til + og - til -) for hver højttaler. Brug en højttalerledning med passende tykkelse for optimal ydeevne.
Figur 3: Overview af amplifiers for- og bagpaneler, der fremhæver forskellige input- og output-tilslutninger, herunder højttalerterminaler.
Betjeningsvejledning
1. Tænd/sluk
Tryk på MAGT knappen på frontpanelet for at tænde amptænd eller sluk for apparatet. Displayet lyser, når enheden er tændt.
2. Valg af inputkilde
Brug MODE knappen på frontpanelet eller fjernbetjeningen for at gennemgå tilgængelige inputkilder: Bluetooth, USB, SD, FM, AUX, optisk, koaksial.
3. Lydstyrkekontrol
De ampLifier har uafhængige lydstyrkekontroller for hver af de fire zoner (BIND 1-4). Juster disse knapper for at indstille det ønskede udgangsniveau for hver tilsluttet højttalerzone. Hovedhøjttaleren MUSIK BIND Knappen styrer den samlede musiklydstyrke.
4. Tonekontrol
Juster BASS og DISKANT knapper til at finjustere de lave og høje frekvenser i din lydudgang. EKKO Knappen styrer ekkoeffekten for mikrofonindgange.
Figur 4: Nærbillede af tonekontrolsektionen, der viser knapper til diskant, bas, lydstyrke og ekko.
5. Bluetooth-streaming
For at oprette forbindelse via Bluetooth:
- Vælg "Bluetooth" som inputkilde ved hjælp af MODE knap.
- Søg efter tilgængelige enheder på din Bluetooth-aktiverede enhed (smartphone, tablet osv.).
- Vælg "PV240BT" fra listen for at parre. Når parringen er foretaget, kan du streame lyd trådløst.
Figur 5: De ampLifier understøtter Bluetooth 4.2 til problemfri trådløs lydstreaming fra kompatible enheder.
6. USB/SD-medieafspiller
Indsæt et USB-drev eller SD-kort i den respektive plads på frontpanelet. ampLifier skifter automatisk til USB/SD-tilstand og begynder at afspille kompatibel lyd files (f.eks. MP3). Brug afspilningsknapperne (AFSPIL/PAUSE, FORR, NÆSTE) til at navigere i dine medier.
Figur 6: Den integrerede medieafspiller har USB- og SD-kortpladser til direkte afspilning af lyd files.
7. FM Radio
Vælg "FM" som indgangskilde. Brug FORR og NÆSTE knapperne til at stille ind på radiostationer. Det digitale LCD-display viser den aktuelle frekvens.
8. Mikrofonindgange
Tilslut mikrofoner til MIC 1 or MIC 2 indgange. Juster de individuelle MIC VOL knapper til hver mikrofon. TALKOVER Funktionen sænker automatisk musikkens lydstyrke, når en mikrofon er i brug.
Opretholdelse
For at sikre din levetid og optimale ydeevne ampLifier, følg disse vedligeholdelsesretningslinjer:
- Rensning: Afbryd strømmen før rengøring. Brug en blød, tør klud til at tørre enhedens yderside af. Brug ikke flydende rengøringsmidler eller aerosoler.
- Ventilation: Kontrollér regelmæssigt, at ventilationsåbningerne er fri for støv og snavs for at forhindre overophedning.
- Opbevaring: Hvis enheden opbevares i længere tid, skal den afbrydes til strømmen og opbevares et køligt, tørt sted, væk fra direkte sollys og ekstreme temperaturer.
Fejlfinding
Hvis du støder på problemer med din ampLifier, se følgende tabel for almindelige problemer og deres løsninger:
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Ingen strøm | Strømkabel ikke tilsluttet; Strømafbryder slukket; Strømstik defekt. | Sørg for, at strømkablet er korrekt tilsluttet. Tænd for strømmen. Test stikkontakten med en anden enhed. |
| Ingen lydudgang | Forkert indgangskilde valgt; Lydstyrke for lav; Højttalere ikke tilsluttet eller defekte; Mute-funktion aktiv. | Vælg den korrekte inputkilde. Øg master- og zonelydstyrken. Kontroller højttalertilslutningerne, og sørg for, at højttalerne fungerer. Deaktiver mute, hvis det er relevant. |
| Bluetooth forbinder ikke | AmpFjernbetjeningen er ikke i Bluetooth-tilstand; Enheden er for langt væk; Enheden er allerede forbundet til en anden enhed. | Sikre ampFjernbetjeningen er i Bluetooth-tilstand. Flyt enheden tættere på ampAfbryd forbindelsen til andre Bluetooth-enheder. |
| USB/SD afspiller ikke | Ukorrekt file formatering; USB/SD-kort defekt eller tomt; AmpLifieren er ikke i USB/SD-tilstand. | Sikre fileer kompatible (f.eks. MP3). Prøv et andet USB/SD-kort. Vælg USB/SD-indgangstilstand. |
| Forvrænget lyd | For høj lydstyrke; Forkert impedans i højttalere; Dårlige kabelforbindelser. | Skru ned for lydstyrken. Sørg for, at højttalerne passer sammen. ampForstærkerimpedans. Kontroller alle lydkabelforbindelser. |
Hvis problemet fortsætter efter at have prøvet disse løsninger, bedes du kontakte kundesupport.
Specifikationer
| Feature | Detalje |
|---|---|
| Modelnummer | PV240BT |
| Udgangseffekt | 4 x 100W (400W i alt) |
| Zoner | 4 uafhængige zoner med lydstyrkekontrol |
| Bluetooth version | 4.2 |
| Medieafspiller | USB/SD MP3-afspiller, FM-radio |
| Indgange | AUX/RCA, Optisk, Koaksial, 2x Mikrofon (6.3 mm jack) |
| Udgange | RCA Line Out, Subwoofer Out, Højttalerterminaler (4 zoner) |
| Dimensioner (L x B x H) | 38.5 x 30.6 x 14 cm |
| Vægt | 4.6 kg |
| Strømforsyning | 220-240VAC 50Hz |

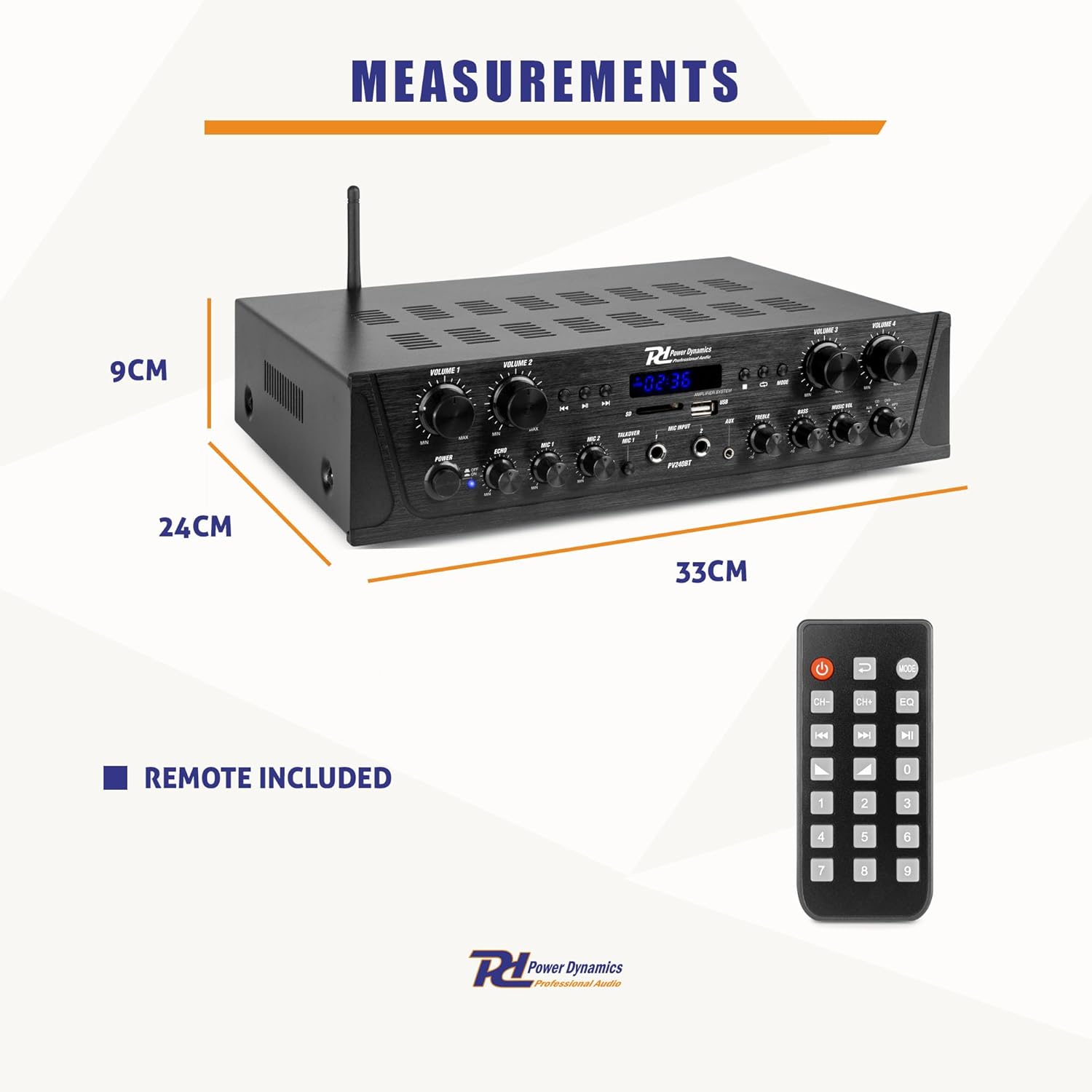

Figur 7: Fysiske dimensioner af amplifier og den medfølgende fjernbetjening.
Garanti og support
Denne Power Dynamics PV240BT ampDenne apparat leveres med en standard producentgaranti. Se venligst garantikortet, der er inkluderet i din pakke, for specifikke vilkår og betingelser. For teknisk support, service eller garantikrav bedes du kontakte din forhandler eller Power Dynamics kundeserviceafdeling. Gem din købsbevis for at validere garantien.
For yderligere hjælp, besøg den officielle Power Dynamics webwebstedet eller kontakt deres supportkanaler.
