Udskiftning af Magic Chef gaskomfurbrænder

1. Introduktion og produktoversigtview

Denne manual indeholder vigtige oplysninger om installation, betjening og vedligeholdelse af din nye KOB-udskiftningsbrænder til Magic Chef-gaskomfurer. Denne komponent er designet til at erstatte specifikke dele fra originaludstyrsproducenten (OEM) og sikre, at dit gaskomfur fungerer korrekt og sikkert. Læs venligst alle instruktioner omhyggeligt, før du fortsætter med installation eller vedligeholdelse.

Figur 1: KOB udskiftningsbrænder. Dette billede viser den komplette brænderenhed, inklusive den sorte brænderbase, den centrale metalflammespreder og den hvide keramiske tænder med metalspids.

2. Kompatibilitet og varenumre

Denne udskiftningsbrænderenhed er kompatibel med forskellige Magic Chef gaskomfurmodeller. Den er designet til at erstatte følgende varenumre:

• Originale varenumre: 74003963, 12500050, 3412D024-09
• Erstatter WP3412D024-09 (AP6008592), som erstatter: 3412D024-09, 12500050, 3412D007-00, 3412D007-09, 3412D014-09, 3412D015-09, 3412D016-09, 3412D017-09, 3412D018-09, 74003963, ER74003963, PS11741732, WP3412D024-09VP, B003N5BWCY, B008DJWH92, B008DJWLY8, B005BNM2QG, B00E1Z7D6Y, B0050KK8IE, B008DJWHXS, B008DJWKNK, B003N5BWB0, B008DJWHNS.

For at sikre korrekt pasform skal du kontrollere dit apparats modelnummer og det varenummer, du udskifter, i forhold til denne liste. Du kan ofte finde dit modelnummer på en etiket inde i ovndøren, på bagsiden af ​​komfuret eller under kogepladen.

3. Sikkerhedsforanstaltninger

ADVARSEL: Før du forsøger at installere eller vedligeholde komfuret, skal du altid afbryde gasforsyningen til komfuret og tage stikket ud af stikkontakten. Undladelse af at gøre dette kan resultere i alvorlig personskade, brand eller elektrisk stød. Hvis du er i tvivl om et trin, skal du kontakte en kvalificeret tekniker.

• Sørg for, at arbejdsområdet er godt ventileret.
• Brug passende personlige værnemidler, såsom handsker.
• Hold børn og kæledyr væk fra arbejdsområdet.
• Hav en brandslukker let tilgængelig.

4. Installationsvejledning

Dette afsnit beskriver de generelle trin til udskiftning af en gaskomfurbrænder. De specifikke trin kan variere en smule afhængigt af din komfurmodel.

1. Forberedelse: Sørg for, at gas- og elforsyningen er afbrudt. Lad komfuret køle helt af, hvis det har været i brug.
2. Adgang til brænderen: Fjern forsigtigt eventuelle riste, brænderdæksler og brænderhoveder fra kogepladen. Du skal muligvis løfte kogepladen eller fjerne skruer for at få adgang til brænderenheden.
3. Frakobl den gamle brænder:


   Figur 2: Underside view af brænderenheden. Dette billede viser sideprofile af brænderen, med fremhævelse af gasindløbsrøret og tilslutningspunktet for tændledningen.

   Find tændledningen, der er forbundet til den gamle brænderenhed. Frakobl den forsigtigt. Bemærk, hvordan den gamle brænderenhed er fastgjort (f.eks. med skruer, klemmer), og fjern den.
4. Installer ny brænder: Placer den nye KOB-brænderenhed på samme sted som den gamle. Sørg for, at den sidder korrekt på gasrøret. Tilslut tændledningen til den nye brænderenhed. Fastgør brænderenheden med de passende skruer eller klips.
5. Saml igen: Udskift alle afmonterede kogepladekomponenter, brænderhoveder og brænderdæksler. Sørg for, at alle dele sidder korrekt.
6. Prøve: Tilslut gasforsyningen igen, og sæt stikket i stikkontakten. Tænd for gassen. Test omhyggeligt den nye brænder for korrekt tænding og flamme. Kontroller for gaslækager med en sæbevandsopløsning omkring tilslutningerne (bobler indikerer en lækage). Hvis der opdages en lækage, skal du straks slukke for gassen og stramme tilslutningerne eller søge professionel hjælp.

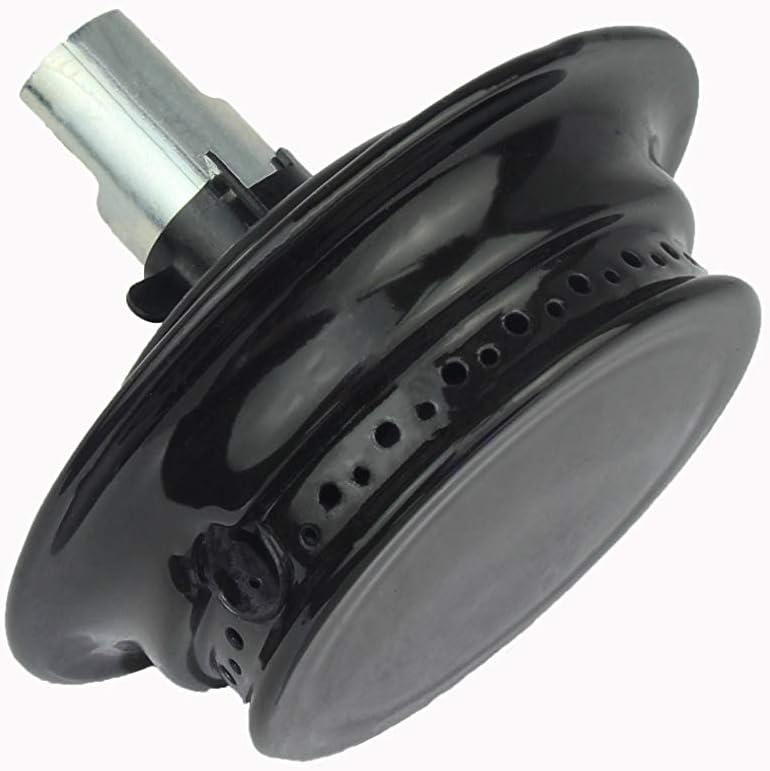

Figur 3: Vinklet view af brænderenheden. Dette perspektiv giver et klarere billede view af brænderens base og tændingsanordningens position i forhold til flammesprederen.

5. Driftsmæssige overvejelser

Når brænderenheden er installeret, skal den fungere identisk med den originale del. Når du bruger dit gaskomfur:

• Sørg for, at flammen er blå og stabil, uden gule spidser eller løft.
• Tændingsanordningen skal tænde hurtigt og regelmæssigt for at tænde gassen.
• Hvis brænderen ikke tændes, eller flammen er uregelmæssig, skal du se afsnittet om fejlfinding.

6. Vedligeholdelse

Regelmæssig vedligeholdelse er med til at sikre din brænderenheds levetid og effektive drift.

• Rensning: Rengør brænderdæksler og -hoveder med jævne mellemrum. Sørg for, at de små huller (porte) omkring brænderhovedet er fri for madrester eller fedt, da blokeringer kan påvirke flammekvaliteten. Brug et ikke-slibende rengøringsmiddel og en blød børste.
• Inspektion: Undersøg regelmæssigt tændingsapparatet for revner eller skader. Kontroller brænderenheden for tegn på korrosion eller slid.
• Professionelt tjek: Overvej at få dit gaskomfur professionelt inspiceret årligt for at sikre, at alle komponenter, inklusive brænderaggregaterne, er i god stand og sikre.

7. Fejlfinding

Hvis du støder på problemer efter installation af den nye brænderenhed, skal du overveje følgende almindelige problemer og løsninger:

Hvis problemerne fortsætter efter at have forsøgt disse løsninger, anbefales det at kontakte en kvalificeret tekniker til reparation af apparater.

8. Specifikationer

Vigtige specifikationer for KOB-udskiftningsbrænderenheden:

• Varenummer: 639072219029
• Varens vægt: 7.8 ounce
• Pakkedimensioner: 4.21 x 4.13 x 3.31 tommer
• Varemodelnummer: 639072219029
• Varepakkemængde: 1
• ASIN: B07VH28682
• Dato først tilgængelig: 20. juli 2019

9. Garanti og support

For specifikke garantioplysninger vedrørende denne KOB-reservedel henvises til den dokumentation, der fulgte med dit køb, eller kontakt sælgeren direkte. For en reservedel gælder garantidækningen typisk for fabrikationsfejl.

For teknisk support eller yderligere assistance bedes du kontakte den forhandler eller producent, hvorfra du købte dette produkt. Oplys altid produktets modelnummer og varenummer for effektiv service.
