Indledning
This manual provides essential information for the safe and efficient use of your DEWALT DCS367P2-QW Compact Brushless XR 18V Reciprocating Saw. Please read all instructions carefully before operating the tool to ensure proper function and to prevent injury.
The DEWALT DCS367P2-QW is a compact, cordless reciprocating saw designed for various cutting applications, including wood, metal, and PVC. It features a powerful brushless motor, variable speed trigger, and a 4-position blade clamp for versatility.
Generelle sikkerhedsinstruktioner
Følg altid grundlæggende sikkerhedsforanstaltninger, når du bruger elværktøj, for at reducere risikoen for brand, elektrisk stød og personskade.
Sikkerhed på arbejdsområdet
- Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder inviterer til ulykker.
- Brug ikke elværktøj i eksplosive atmosfærer, såsom i nærheden af brændbare væsker, gasser eller støv.
- Hold børn og omkringstående væk, mens du betjener et elværktøj.
Elektrisk sikkerhed
- Elværktøjsstik skal passe til stikkontakten. Modificer aldrig stikket på nogen måde.
- Undgå kropskontakt med jordede eller jordede overflader såsom rør, radiatorer, komfurer og køleskabe.
- Udsæt ikke elværktøj for regn eller våde forhold.
Personlig sikkerhed
- Always wear eye protection, such as safety goggles, and hearing protection.
- Klæd dig ordentligt på. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele.
- Vær opmærksom, hold øje med, hvad du laver, og brug din sunde fornuft, når du betjener et elværktøj.
- Gå ikke for langt. Hold hele tiden ordentligt fodfæste og balance.
- Fjern enhver justeringsnøgle eller skruenøgle, før du tænder for elværktøjet.
Brug og pleje af elværktøj
- Tving ikke elværktøjet. Brug det korrekte elværktøj til din applikation.
- Frakobl batteripakken fra elværktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer elværktøj.
- Opbevar inaktivt elværktøj utilgængeligt for børn, og lad ikke personer, der ikke er bekendt med elværktøjet eller disse instruktioner, betjene elværktøjet.
- Vedligehold elværktøj. Kontroller for forskydning eller binding af bevægelige dele, brud på dele og enhver anden tilstand, der kan påvirke elværktøjets funktion.
- Brug elværktøjet, tilbehøret og værktøjsbits i overensstemmelse med disse instruktioner, under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.
Brug og pleje af batteriværktøj
- Genoplad kun med den oplader, der er specificeret af producenten.
- Brug kun elværktøj med specielt beregnede batteripakker.
- Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande.
Produktkomponenter
Familiarize yourself with the main components of your DEWALT DCS367P2-QW reciprocating saw.

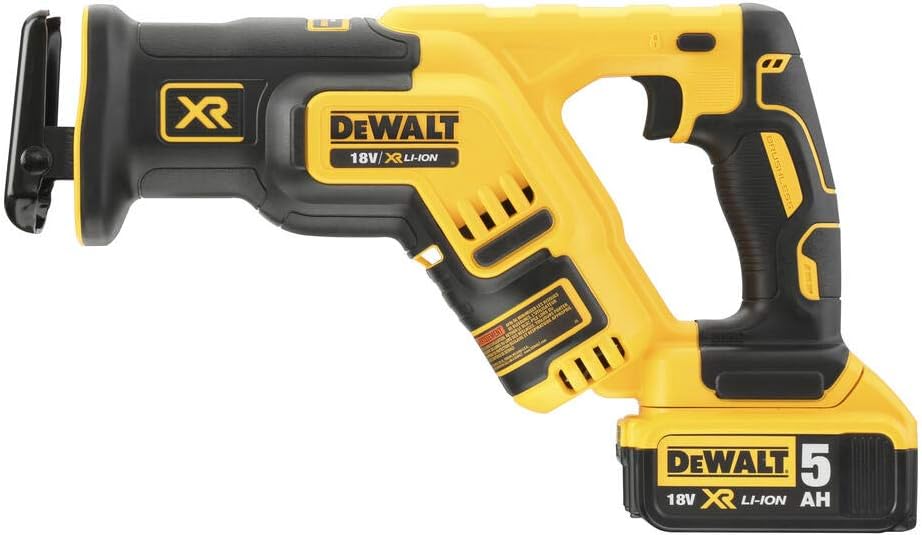

Billede: The DEWALT DCS367P2-QW reciprocating saw, showing the main body, handle, blade clamp, and an attached 18V XR 5.0Ah battery.
Billede: Side view of the DEWALT DCS367P2-QW reciprocating saw, highlighting its compact design and the XR 18V Li-Ion branding.
Billede: En anden side view of the saw, showing the product label with model number DCS367 and various certifications.
Billede: Close-up of the saw's front end, detailing the 4-position blade clamp mechanism for versatile cutting angles.
Billede: Close-up of the yellow blade release lever, indicating the mechanism for quick blade changes.
Billede: Close-up of the saw's handle, showing the variable speed trigger and the lock-off button for safety and control.
Billede: The included DEWALT 18V XR 5.0Ah Lithium-ion batteries and the DCB115 charger, essential for cordless operation.
Opsætningsinstruktioner
Opladning af batteriet
- Connect the charger (DCB115) to a suitable power outlet.
- Slide the battery pack (18V XR 5.0Ah) onto the charger until it clicks into place.
- The charging indicator light on the charger will show the charging status. Refer to the charger manual for specific light patterns.
- Når batteriet er fuldt opladet, skal det tages ud af opladeren.
Installation af batteriet
- Ensure the saw's trigger is locked off.
- Align the battery pack with the battery port on the saw's handle.
- Slide the battery pack into the tool until it locks securely in place.
- For at fjerne batteriet skal du trykke på batteriets udløserknap og skubbe det ud.
Installing a Saw Blade
Always ensure the battery pack is removed before installing or changing blades.
- Find bladkl.amp håndtaget på forsiden af saven.
- Drej bladet clamp lever counter-clockwise to open the blade clamp kæber.
- Sæt skaftet på bajonetsavklinge helt ind i klingeklemmen.amp. Ensure the teeth of the blade are facing the correct direction for cutting.
- Slip bladet clamp lever. The blade should be held firmly in place. Gently pull on the blade to confirm it is secure.
- To remove a blade, rotate the blade clamp lever counter-clockwise and pull the blade out.
Betjeningsvejledning
Generel drift
- Greb: Hold the saw firmly with both hands. The compact design allows for a comfortable grip near the center of gravity.
- Start af saven: Press the lock-off button (if engaged) and then depress the variable speed trigger. The saw speed will increase as you press the trigger further.
- Stop af saven: Release the variable speed trigger. The electronic motor brake will stop the blade quickly.
- Adjusting the Shoe: The pivoting shoe can be adjusted to control the depth of cut and provide stability.
- 4-positionsblad Clamp: The blade can be inserted in four different orientations (up, down, left, right) to facilitate flush cutting and access in tight spaces.
Billede: A user wearing gloves holding the DEWALT DCS367P2-QW reciprocating saw, demonstrating a secure grip on the tool.
Skæreteknikker
- Træbeskæring: Use appropriate wood-cutting blades. Ensure the workpiece is securely clamped. Start the saw before contacting the material.
- Metalskæring: Use metal-cutting blades. Apply cutting fluid to prolong blade life and improve cutting performance. Maintain a steady, firm pressure.
- PVC-skæring: Use blades designed for plastic. The variable speed trigger allows for slower speeds to prevent melting of the material.
- Planskæring: Utilize the 4-position blade clamp to orient the blade for flush cuts against surfaces.
- Plunge Cutting (Wood Only): For plunge cuts in wood, position the shoe firmly against the workpiece. Start the saw at a low speed, allowing the blade to slowly pivot into the material. Increase speed once the blade has entered the material.
Billede: A user operating the DEWALT DCS367P2-QW reciprocating saw to cut a piece of wood, demonstrating a typical cutting application.
Billede: A user utilizing the DEWALT DCS367P2-QW reciprocating saw to cut a metal pipe, showcasindens alsidighed på tværs af forskellige materialer.
LED arbejdslys
The integrated LED light illuminates the work area, improving visibility in dimly lit conditions. It activates when the trigger is pressed.
Opretholdelse
Regular maintenance ensures the longevity and optimal performance of your reciprocating saw. Always disconnect the battery pack before performing any maintenance.
Rensning
- Hold ventilationsåbningerne rene for at forhindre overophedning.
- Use a soft brush or compressed air to remove dust and debris from the tool.
- Brug ikke vand eller kemiske rengøringsmidler.
Bladpleje
- Undersøg knivene før hver brug for skarphed og skader. Udskift sløve eller beskadigede knive med det samme.
- Opbevar knivene korrekt for at forhindre skader og korrosion.
Vedligeholdelse af batteri og oplader
- Opbevar batterier på et køligt, tørt sted væk fra direkte sollys og ekstreme temperaturer.
- Opbevar ikke batterier i afladet tilstand i længere perioder.
- Keep charger contacts clean.
Fejlfinding
Dette afsnit omhandler almindelige problemer, du kan støde på med din bajonetsav.
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Saven starter ikke. | Battery not charged or improperly installed. Lock-off button engaged. | Ensure battery is fully charged and correctly inserted. Disengage the lock-off button before pressing the trigger. |
| Klingen skærer ikke effektivt. | Dull or incorrect blade for the material. Blade not securely clampudg. | Replace with a sharp, appropriate blade. Ensure the blade is fully inserted and the clamp er sikker. |
| Overdreven vibration. | Løst blad. Beskadiget blad. | Check blade for secure installation. Replace damaged blade. |
| Værktøjet overopheder. | Tilstoppede ventilationsåbninger. Overbelastning af værktøjet. | Clean ventilation slots. Reduce cutting pressure and allow the tool to cool. |
If you encounter issues not listed here or if the problem persists after attempting the solutions, please contact DEWALT customer support.
Tekniske specifikationer
| Feature | Specifikation |
|---|---|
| Modelnummer | DCS367P2-QW |
| Voltage | 18 volt |
| Batteritype | Lithium-ion (2 included, 5 Ah each) |
| Slagfrekvens uden belastning | 0-2900 strokes per minute (spm) |
| Slaglængde | 28.6 mm |
| Maks. skærekapacitet (træ) | 300 mm |
| Max. Cutting Capacity (Metal) | 100 mm |
| Max. Cutting Capacity (PVC) | 160 mm |
| Værktøjslængde | 363 mm (compact design) |
| Vægt (uden batteri) | 2.3 kg |
| Bladmateriale | High-speed steel (recommended) |
| Særlige funktioner | Brushless motor, 4-position blade clamp, LED work light, variable speed trigger, electronic motor brake. |
| Dimensioner (L x B x H) | 44.5 x 34.5 x 16 cm |
| Inkluderede komponenter | Reciprocating Saw, 2x 5.0Ah XR 18V Batteries, Charger, TSTAK Case |
Garantioplysninger
Your DEWALT DCS367P2-QW Reciprocating Saw comes with a limited warranty. The specific terms and duration of the warranty may vary by region and purchase date. Please refer to the warranty card included with your product or visit the official DEWALT webwebstedet for detaljerede oplysninger om garantidækning, vilkår og betingelser.
Gem din købsbevis (kvittering), da den skal bruges ved eventuelle garantikrav.
Kundesupport
For technical assistance, service, or to order replacement parts, please contact DEWALT customer support.
- Online support: Besøg den officielle DEWALT webwebsted for ofte stillede spørgsmål, produktregistrering og placering af servicecentre.
- Telefonsupport: Refer to your product packaging or the DEWALT webhjemmeside for lokale kontaktnumre.
- Servicecentre: Authorized DEWALT service centers are available for repairs and maintenance.
When contacting support, please have your model number (DCS367P2-QW) and serial number ready.
