Johnson Controls FA-VAV111-1 HVAC-controller brugermanual

1. Introduktion

Denne manual indeholder vigtige oplysninger om korrekt installation, betjening og vedligeholdelse af Johnson Controls FA-VAV111-1 HVAC-controlleren. Denne enhed er en kritisk komponent i HVAC-styringssystemer, der er designet til at styre og facilitere forskellige funktioner i en bygnings varme-, ventilations- og klimaanlægsinfrastruktur. Overholdelse af disse instruktioner er afgørende for optimal ydeevne og sikkerhed.

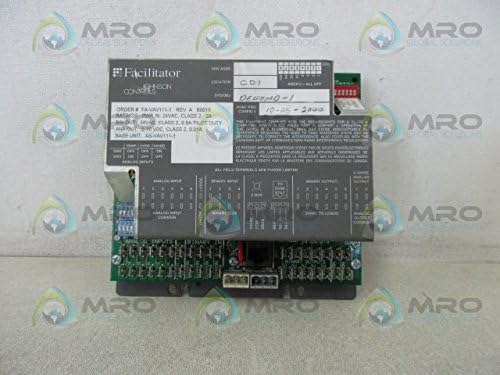

Figur 1: Forside view af Johnson Controls FA-VAV111-1 HVAC-controlleren.

2. Sikkerhedsoplysninger

Overhold altid standard sikkerhedsforanstaltninger, når du arbejder med elektrisk udstyr. Installation og service bør kun udføres af kvalificeret personale. Afbryd al strøm til enheden og tilhørende udstyr, før du udfører nogen form for installation, vedligeholdelse eller fejlfinding.

• Sørg for, at strømforsyningen stemmer overens med enhedens specifikationer (24 VAC, klasse 2).
• Undgå kontakt med strømførende elektriske komponenter.
• Korrekte jordforbindelsesprocedurer skal følges.
• Beskyt enheden mod fugt og ekstreme temperaturer.

3. Produktet er slutview

FA-VAV111-1 er en 2-i-1 Amp, 24 VAC, Klasse 2 Controller Facilitator designet til integration i HVAC-styringssystemer. Den fungerer som et HVAC-styringssystemkort og leverer nødvendige grænseflader og kontrollogik til forskellige systemkomponenter. Nøglefunktioner inkluderer:

• 2 Amp nuværende vurdering.
• 24 VAC strømindgang, klasse 2.
• Binær udgang (BIN OUT): 24 VAC, Klasse 2, 0.5A pilottjeneste.
• Analog udgang (ANA OUT): 0-10 VDC, Klasse 2, 0.01A.

4. Opsætning og installation

Omhyggelig installation er afgørende for pålidelig drift af FA-VAV111-1-regulatoren. Se de detaljerede ledningsdiagrammer og systemskemaer, der følger med dit specifikke HVAC-system, for præcise tilslutningspunkter.

4.1 Montering

Monter styreenheden på et sikkert, tørt sted, fri for overdreven vibration og inden for det angivne driftstemperaturområde. Sørg for tilstrækkelig ventilation omkring enheden for at forhindre overophedning. Brug passende fastgørelseselementer til montering på en stabil overflade.

4.2 Elektriske forbindelser

Al ledningsføring skal overholde lokale og nationale elektriske forskrifter. Brug passende ledningstykkelser til alle tilslutninger.

1. Strømindgang: Tilslut 24 VAC, Klasse 2 strømforsyningen til de angivne strømindgangsterminaler. Enheden kræver 2 Amp levere.
2. Binære udgange (BIN OUT): Tilslut styreenheder, der kræver 24 VAC, 0.5 A pilotdrift, til de binære udgangsterminaler.
3. Analoge udgange (ANA OUT): Tilslut enheder, der kræver 0-10 VDC, 0.01A analoge signaler, til de analoge udgangsterminaler.
4. Analoge input: Tilslut sensorer eller andre enheder, der leverer analoge indgangssignaler, til de analoge indgangsterminaler. Se enhedens etiket for specifikke indgangstyper (f.eks. TEMP, 2VDC, 10VDC).
5. Binære input: Tilslut kontakter eller andre enheder, der leverer binære indgangssignaler, til de binære indgangsterminaler.

Figur 2: Side view illustrerer de forskellige tilslutningsterminaler for indgange og udgange.

Figur 3: Nederst view detaljering af yderligere forbindelsespunkter og komponentlayout.

Figur 4: Nærbillede af produktmærket, der viser modelnummer, effektklassificeringer og udgangsspecifikationer.

5. Betjeningsvejledning

Johnson Controls FA-VAV111-1 fungerer som en facilitator i et større HVAC-styringssystem. Dens specifikke driftsparametre og styringslogik bestemmes af programmeringen af ​​det samlede system. Når den er korrekt installeret og tændt, vil enheden udføre de programmerede styringssekvenser baseret på dens input og generere de tilsvarende output.

• Sørg for, at alle tilsluttede enheder fungerer korrekt.
• Overvåg systemets ydeevne via den primære HVAC-styringsgrænseflade.
• Den analoge 0-10 VDC-udgang leverer proportionale styresignaler til kompatible enheder.
• De 24 VAC binære udgange bruges til on/off-styring af pilotbelastninger.

6. Vedligeholdelse

FA-VAV111-1-regulatoren er designet til pålidelig drift med minimal vedligeholdelse. Regelmæssige kontroller kan dog bidrage til at sikre levetiden og forhindre systemfejl.

• Visuel inspektion: Undersøg enheden regelmæssigt for tegn på fysisk skade, løse forbindelser eller støvophobning.
• Rensning: Rengør om nødvendigt forsigtigt enhedens yderside med en blød, tør klud. Brug ikke flydende rengøringsmidler eller opløsningsmidler. Sørg for, at strømmen er afbrudt før rengøring.
• Forbindelsesintegritet: Kontroller, at alle ledningsforbindelser forbliver fastgjorte og fri for korrosion.
• Miljøforhold: Sørg for, at driftsmiljøet holder sig inden for de angivne temperatur- og fugtighedsgrænser.

7. Fejlfinding

Hvis FA-VAV111-1-regulatoren eller det tilhørende HVAC-system ikke fungerer som forventet, skal du overveje følgende fejlfindingstrin:

• Ingen strøm: Kontroller 24 VAC strømforsyningen. Sørg for, at afbryderen eller sikringen ikke er udløst. Bekræft, at alle strømforbindelser er sikre.
• Forkert output: Kontroller, at indgangssignalerne til controlleren er korrekte. Kontroller ledningsføringen til outputenhederne. Sørg for, at selve outputenheden fungerer.
• Systemfejl: Hvis hele HVAC-systemet ikke reagerer, skal du konsultere systemets diagnosticeringsværktøjer og dokumentation. FA-VAV111-1 er en komponent; problemer kan opstå et andet sted i styrenetværket.
• Løse forbindelser: Kontroller alle terminalforbindelser for tæthed og korrekt montering.
• Miljøfaktorer: Sørg for, at enheden ikke udsættes for ekstrem varme, kulde eller fugt.

Hvis problemerne fortsætter efter at have udført disse kontroller, skal du kontakte kvalificeret servicepersonale eller teknisk support fra Johnson Controls.

8. Specifikationer

9. Garanti og support

For information vedrørende produktgaranti, teknisk support eller service, kontakt venligst Johnson Controls direkte eller henvend dig til deres officielle webOpbevar din købskvittering og produktmodelnummeret (FA-VAV111-1) let ved hånden, når du søger support.
